在工业设备持续向高密度、小型化发展的背景下，散热系统面临“空间受限、热负载提升、噪音受控”的多重挑战。针对这一趋势，SANYO DENKI 推出新一代 San Ace 40 9RA 40×40×20mm DC工业轴流散热风扇，在微型风扇领域实现低噪音与低功耗的关键突破。

作为山洋 San Ace 散热风扇的重要合作伙伴，深圳市健策电子有限公司持续为工业客户提供高可靠散热解决方案，并荣获：

2023年度最佳销售奖
2024年度卓越销售奖

本次新品发布，健策电子将结合工程应用，为您解析该系列在实际项目中的应用价值与选型要点。

产品定位：面向高密度设备的静音节能型散热风扇

山洋San Ace 40 9RA（40×40×20mm）定位于：

高可靠性 + 低噪音 + 低功耗的工业级微型风扇

适用于：

工业电源系统
储能与逆变设备
医疗电子设备
通信及控制模块

在保证稳定散热能力的前提下，重点优化用户体验与系统能效。

核心性能优势解析

1. 噪音显著降低（最高降低约7 dB）

在典型应用转速（6500 min⁻¹）下：

传统40mm风扇：约 28 dB(A)
9RA系列：约 21 dB(A)

工程意义：

• 噪音能量显著下降
• 更适合对声环境敏感设备

2. 功耗降低约50%，优化系统能效

典型对比：

传统型号：约 1.08 W
9RA系列：约 0.48 W

优势体现：

• 降低整机发热
• 减轻电源负载
• 提升系统能效等级

3. 静压性能提升，适应复杂风道

最大静压：约 54 Pa（F型）
相比传统型号提升约 20%

关键价值：

• 更适用于高阻力风道
• 提升内部气流穿透能力

典型应用分析（工程案例）

1. 工业电源（SMPS）

应用特点：

• 空间紧凑
• 热源集中
• 风道阻力大

9RA优势：

• 高静压确保气流有效进入散热区域
• 低功耗减少电源自身热负载

2. 储能与逆变系统

应用特点：

• 长时间连续运行
• 热环境复杂

9RA优势：

• 60000小时寿命（60℃）
• 能效优化降低系统发热
• 稳定风流保障设备可靠性

3. 医疗设备

应用特点：

• 对噪音极为敏感
• 使用环境安静

9RA优势：

• 最低17 dB(A)运行噪音
• 提升设备整体使用体验

4. 通信设备 / 工业控制模块

应用特点：

• PCB高密度布局
• 局部热点明显

9RA优势：

• 静压提升改善散热死角
• 适合复杂内部结构

选型建议（健策电子工程支持）

根据不同需求，建议选型如下：

低噪音优先：M型（5000RPM）
综合性能平衡：F型（6500RPM）
高散热需求：H型（7800RPM）

深圳市健策电子有限公司可提供：

• 散热方案评估
• 风扇选型匹配
• 替代升级方案（109P / 9P → 9RA）

关于深圳市健策电子有限公司

深圳市健策电子有限公司专注散热风扇领域多年，是 San Ace 散热风扇核心代理商，同时提供多品牌散热解决方案。

公司优势：

• 原厂正品保障
• 丰富行业应用经验
• 快速选型与技术支持
• 稳定供应链体系

荣誉资质：
2023年度最佳销售奖
2024年度卓越销售奖

总结

山洋San Ace 40 9RA 40×40×20mm DC轴流风扇，通过优化电机与气动结构，实现了在小尺寸条件下的性能平衡升级：

• 降噪约7 dB
• 功耗降低约50%
• 静压提升约20%

对于当前高密度、小型化设备而言，该系列产品提供了更加高效、可靠的散热解决方案。

如需获取详细规格书、样品支持或定制散热方案，欢迎联系深圳市健策电子有限公司工程团队。

台湾jamicon风扇、San Ace山洋散热风扇，AVC风扇，jentech风扇

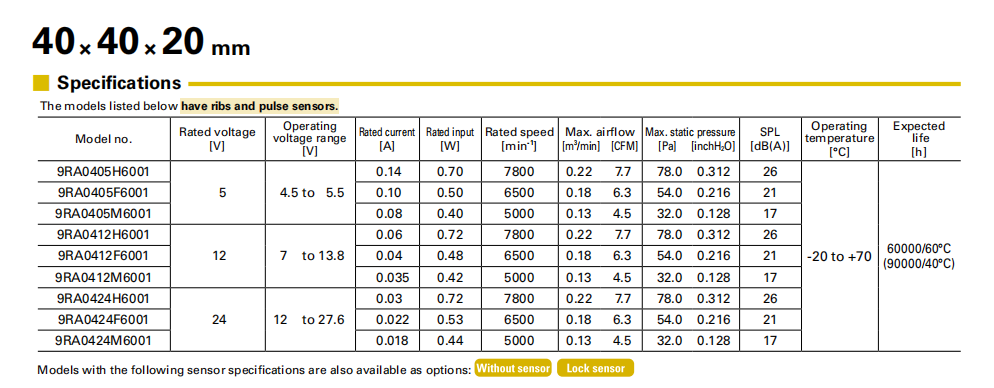

山洋40×40×20mm 9RA系列规格参数一览

型号	产品 名称	风扇 尺寸 (MM)	风扇 厚度(MM)	额定 电压 (V)	额定 电流 (A)	额定 功率 (W)	额定 转速 (min-1)	最大 气流 (m3/min)	最大 气流 (CFM)	最大 静压 (Pa)	最大 静压 (inchH2O)	噪音 (dBA)	预期 寿命 (h)	传感器 类型	PWM控制功能	Ribbed
9RA0405H6001	DC Fan	40	20	5	0.14	0.7	7800	0.22	7.7	78	0.312	26	60000/60℃ (90000/40℃)	Pulse sensor	No	Yes
9RA0405F6001	DC Fan	40	20	5	0.1	0.5	6500	0.18	6.3	54	0.216	21	60000/60℃ (90000/40℃)	Pulse sensor	No	Yes
9RA0405M6001	DC Fan	40	20	5	0.08	0.4	5000	0.13	4.5	32	0.128	17	60000/60℃ (90000/40℃)	Pulse sensor	No	Yes
9RA0412H6001	DC Fan	40	20	12	0.06	0.72	7800	0.22	7.7	78	0.312	26	60000/60℃ (90000/40℃)	Pulse sensor	No	Yes
9RA0412F6001	DC Fan	40	20	12	0.04	0.48	6500	0.18	6.3	54	0.216	21	60000/60℃ (90000/40℃)	Pulse sensor	No	Yes
9RA0412M6001	DC Fan	40	20	12	0.035	0.42	5000	0.13	4.5	32	0.128	17	60000/60℃ (90000/40℃)	Pulse sensor	No	Yes
9RA0424H6001	DC Fan	40	20	24	0.03	0.72	7800	0.22	7.7	78	0.312	26	60000/60℃ (90000/40℃)	Pulse sensor	No	Yes
9RA0424F6001	DC Fan	40	20	24	0.022	0.53	6500	0.18	6.3	54	0.216	21	60000/60℃ (90000/40℃)	Pulse sensor	No	Yes
9RA0424M6001	DC Fan	40	20	24	0.018	0.44	5000	0.13	4.5	32	0.128	17	60000/60℃ (90000/40℃)	Pulse sensor	No	Yes

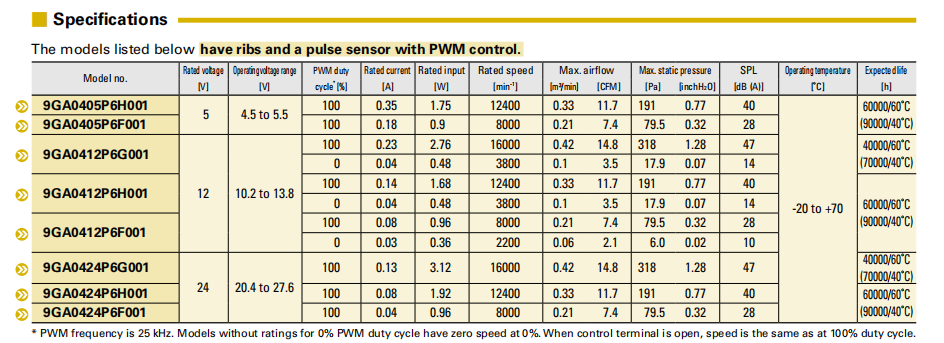

山洋40×40×20mm 其他系列规格参数一览

型号	产品 名称	风扇 尺寸 (MM)	风扇 厚度(MM)	额定 电压 (V)	额定 电流 (A)	额定 功率 (W)	额定 转速 (min-1)	最大 气流 (m3/min)	最大 气流 (CFM)	最大 静压 (Pa)	最大 静压 (inchH2O)	噪音 (dBA)	预期 寿命 (h)	传感器 类型	PWM控制功能	Ribbed
9GA0405P6H001	Low Power Consumption Fan	40	20	5	0.35	1.75	12400	0.33	11.7	191	0.77	40	60000/60℃ (90000/40℃)	Pulse sensor	Yes	Yes
9GA0405P6F001	Low Power Consumption Fan	40	20	5	0.18	0.9	8000	0.21	7.4	79.5	0.32	28	60000/60℃ (90000/40℃)	Pulse sensor	Yes	Yes
9GA0412P6G001	Low Power Consumption Fan	40	20	12	0.23	2.76	16000	0.42	14.8	318	1.28	47	40000/60℃ (70000/40℃)	Pulse sensor	Yes	Yes
9GA0412P6H001	Low Power Consumption Fan	40	20	12	0.14	1.68	12400	0.33	11.7	191	0.77	40	60000/60℃ (90000/40℃)	Pulse sensor	Yes	Yes
9GA0412P6F001	Low Power Consumption Fan	40	20	12	0.08	0.96	8000	0.21	7.4	79.5	0.32	28	60000/60℃ (90000/40℃)	Pulse sensor	Yes	Yes
9GA0424P6G001	Low Power Consumption Fan	40	20	24	0.13	3.12	16000	0.42	14.8	318	1.28	47	40000/60℃ (70000/40℃)	Pulse sensor	Yes	Yes
9GA0424P6H001	Low Power Consumption Fan	40	20	24	0.08	1.92	12400	0.33	11.7	191	0.77	40	60000/60℃ (90000/40℃)	Pulse sensor	Yes	Yes
9GA0424P6F001	Low Power Consumption Fan	40	20	24	0.04	0.96	8000	0.21	7.4	79.5	0.32	28	60000/60℃ (90000/40℃)	Pulse sensor	Yes	Yes
109P0405F601	DC Fan	40	20	5	0.25	1.25	6500	0.183	6.5	45.1	0.181	28	60000/60℃ (90000/40℃)	Pulse sensor	No	Yes
109P0405M601	DC Fan	40	20	5	0.12	0.6	5000	0.136	4.8	26.5	0.106	24	60000/60℃ (90000/40℃)	Pulse sensor	No	Yes
109P0412F601	DC Fan	40	20	12	0.09	1.08	6500	0.183	6.5	45.1	0.181	28	60000/60℃ (90000/40℃)	Pulse sensor	No	Yes
109P0412M601	DC Fan	40	20	12	0.06	0.72	5000	0.136	4.8	26.5	0.106	24	60000/60℃ (90000/40℃)	Pulse sensor	No	Yes
109P0424F601	DC Fan	40	20	24	0.06	1.44	6500	0.183	6.5	45.1	0.181	28	60000/60℃ (90000/40℃)	Pulse sensor	No	Yes
109P0424B601	DC Fan	40	20	24	0.06	1.44	5200	0.14	4.9	28.3	0.114	25	60000/60℃ (90000/40℃)	Pulse sensor	No	Yes
