散热风扇扇叶参数对风扇性能有什么影响 ?

来源:健策电子      2020/11/11 17:07:54      点击:

散热风扇扇叶的数目一般是由3.7.11等奇数组成,如果采用偶数片对称的扇叶,若是没有调整好平衡,很容易使系统发生共振使得叶片或芯轴发生断裂。除此之外叶片曲率,叶片倾角,,叶片间隙,电机直径,叶片光滑度都会对散热风扇性能产生影响,具体有何影响呢,健策电子给你具体分析一下。

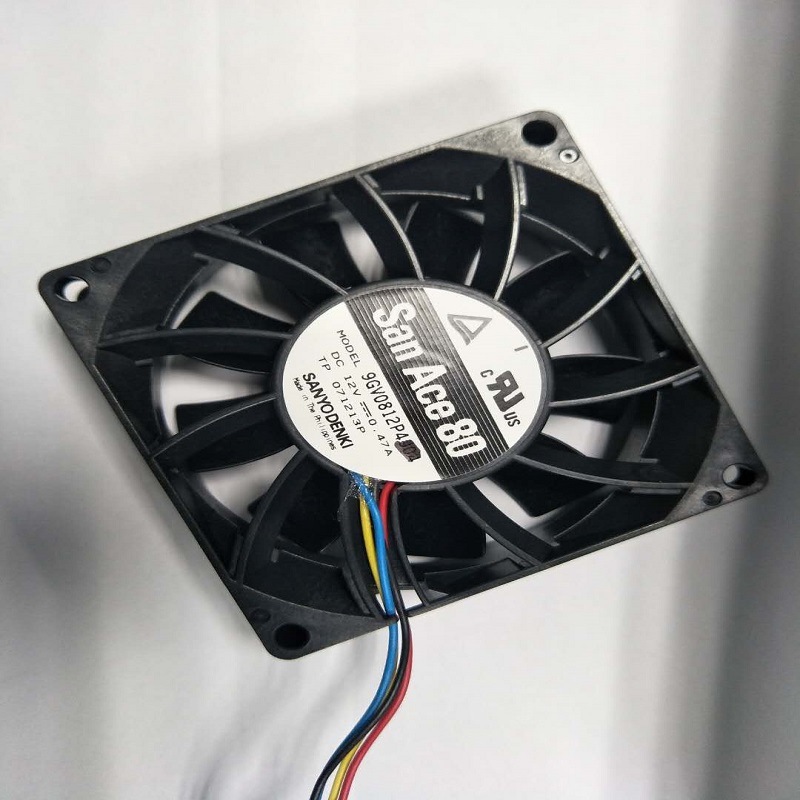

三洋散热风扇

 1.叶片曲率: 在一定范围内,叶片曲率越大,相同转速之下,气体动能也越大,即风量和风压也越大,同时,叶片所受的阻力也越大,要求电机的扭力更大。

  2.叶片倾角:倾角越大,叶片上下表面的压力差越大,相同转速下风压越大,但上表面压力过大的话,可能产生回流现象,反而降低风扇性能,因此,叶片倾角也应该在一定限度内提升。

   3.  叶片间距:叶片间的距离过小,会导致气流扰动,增加叶片表面的摩擦,降低风扇效率,叶片间的距离过大,则会导致压力损失增大,风压不足。

   4.叶片间隙:如何调整扇叶与外框之间所存在的间隙是风扇设计中的一大难题。间隙过小会令此间气流与叶片,外框发生摩擦,增大噪音,增大间隙则会由于反激气流等影响而降低风扇效率。

   5. 叶片弧度:扇叶除了在截面上具有一定曲率外,在俯视平面内也并非沿着径向笔直延伸,而是向着旋转方向略有弯曲,呈一定的弧度。如现行产品略带弧度,则可以保证吹出气流集中在出风口正前方的柱状空间内,增加送风距离与风压。

   6. 电机直径:由于电机与轴承的存在,轴流风扇主轴所在中心部分难免有点无气流通过的盲区,主轴直径便决定着此盲区的大小。主轴直径的大小则主要取决于风扇的电机的功率,大功率的电机需要更大的定子绕组线圈,必然占用更多的空间,在无法纵向拓展的情况下,便只好横向发展。

   7.. 叶片光滑度:这是一项非设计因素影响的指标,基本取决于生产者的模具成形与后期处理工艺。在设计曲线之外,叶片上的不平整会在旋转中产生絮流,增加摩擦,降低风扇效率,折损风扇性能,增加工作噪音。

 当你在选择散热风扇的时候,不妨先了解一下以上扇叶参数的知识 ,在选购的时候可以多查看一下扇叶是否符合标准。
