散热风扇的转速检测分析

来源:      2021/5/21 15:31:59      点击:

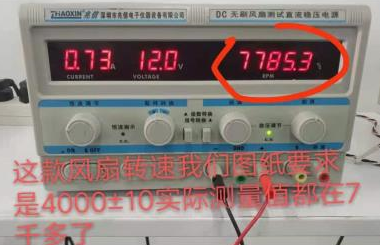

    现有电源客户反馈健策散热风扇JC12038B12H转速偏高,客户检测风扇转速时严重偏高,结果为8000RPM左右,标称值4000RPM。


客户将此现象反馈到我们技术总监黄工时,他立马就安排了检测,拿了几个JC12038B12H样品检测:


序号

样 品

电压V

电流A

功率W

检流检转速

红外检转速

备注

1



12

0.73

8.76

7785.3

--

转速NG

2

1#

12

0.768

9.2

3932

3927



3

2#

12

0.797

9.5

4012

3985



4

3#

12

0.84

9.6

4044

4037



5

4#

12

0.773

9.2

4044

4025

技术分析:

1、散热风扇测速原理:该风扇无转速反馈信号,是通过检测输入电流方波信号,连续读取到4个方波时,表示转了一圈。



1、根据客户测试的数据,除转速外增加约一倍外,电流大小与4000RPM测试数据相近,误差很小。

说明:目前行业内12038风扇8000转很难,散热风扇标杆品牌日本山洋9GV高风量系列也才做到6400转,功率需做到36W,当前健策未生产8000转的风扇。

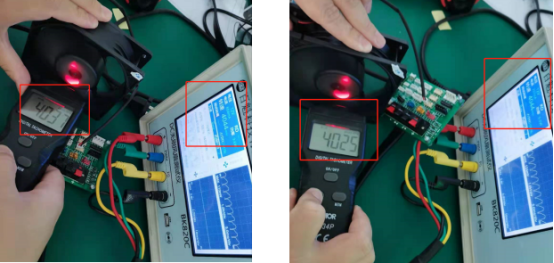

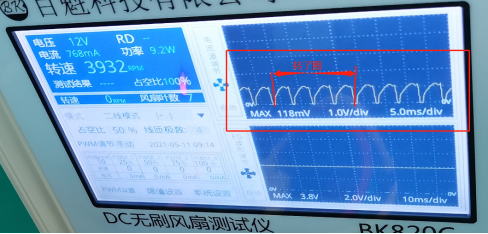

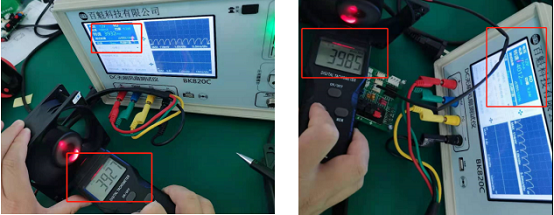

2、验证:健策技术总监黄工将判定为8000RPM样品,用专用无刷电机测试仪与红外检光学转速检测仪测试,转速都是在4000转允许范围内。

3、风扇转速检测变高可能原因:

   A:磁极对数设置

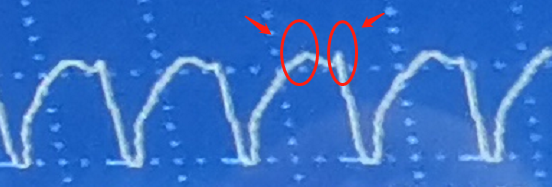

   B:电流检测脉冲计数电平检测识别兼容问题;放大电流波形,电流关断前有一个小峰值。


5、其他辅助检测方法:

A:噪音比较:转速增加2倍,噪音一定大很多,测试4000转无异常风扇与测试为8000转的样品同时放上电,耳听判定。

B:风扇的风量手感:转速增加2倍,风量风压一定大很多,用手比较一下二者出风口风量。

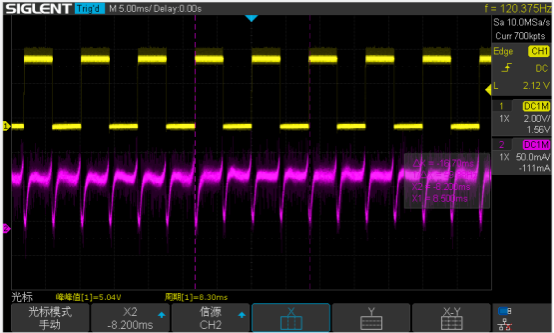

C:示波器测试电流波形并计算。60/测试4个脉冲波形时间=转速。




6000mS/16.7mS=3593转。
