一、图像诊断仪发展趋势：高性能设备对热管理提出更高要求

随着医疗影像技术不断发展，图像诊断仪正在向更高分辨率、更快数据处理速度以及更智能化方向发展。

无论是医学影像扫描设备、超声影像设备，还是其他辅助诊断设备，其内部都集成了大量精密电子模块，包括：

• 图像采集模块；
• 数据处理单元；
• 电源转换系统；
• 控制电路；
• 信号处理组件。

这些模块需要长期保持稳定运行，才能保证设备输出准确可靠的诊断信息。

与普通电子设备不同，图像诊断仪通常应用于医院、实验室等对运行稳定性和噪音控制要求较高的环境。

设备不仅需要满足连续工作需求，同时还需要兼顾：

• 长时间运行可靠性；
• 较低运行噪音；
• 稳定的内部温度环境；
• 良好的设备使用体验。

因此，在图像诊断仪研发过程中，散热系统已经成为影响设备可靠运行的重要设计环节。

二、图像诊断仪运行过程中的散热挑战

图像诊断仪内部结构通常较为复杂，电子模块集中度较高，而设备外壳空间有限，使热量释放面临一定挑战。

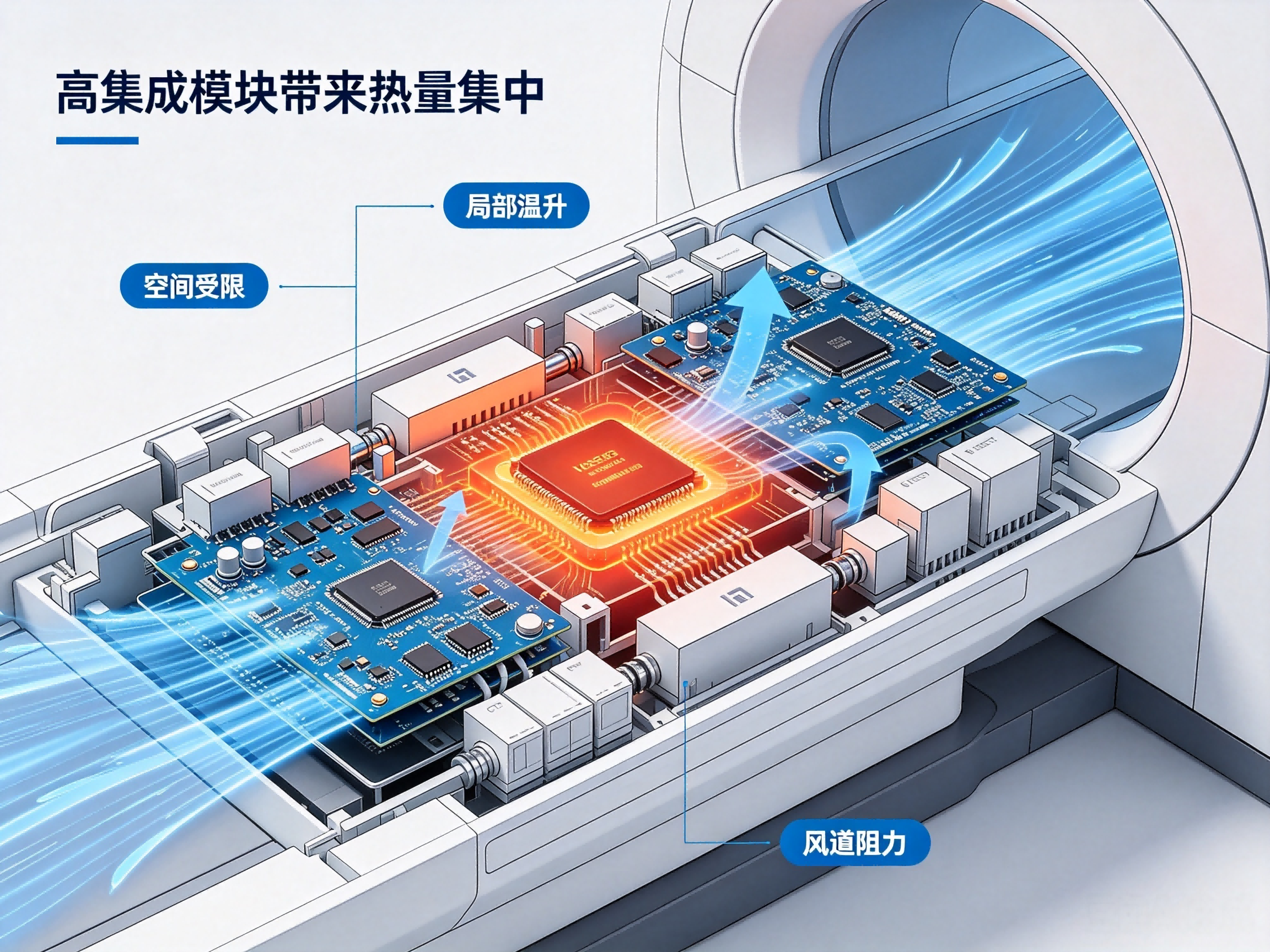

1. 高集成度电子模块带来的热量集中

随着设备功能增加，图像诊断仪内部的数据处理能力不断提升。

高速运行的处理芯片、电源模块以及控制单元，在工作过程中都会产生功耗损失，并转化为热量。

当多个发热部件集中布置时，容易出现：

• 局部温度升高；
• 热量集中在某一区域；
• 部分元件长期处于较高温度环境。

如果内部温度无法有效控制，可能影响电子元器件长期工作的稳定性。

2. 精密设备对噪音控制提出要求

医疗设备应用环境通常需要保持安静。

相比普通工业设备，图像诊断仪不仅需要解决散热问题，还需要控制运行噪音。

散热系统如果采用高转速运行方式，虽然能够快速增加空气流动，但也可能带来：

• 风噪增加；
• 设备运行体验下降；
• 使用环境舒适度降低。

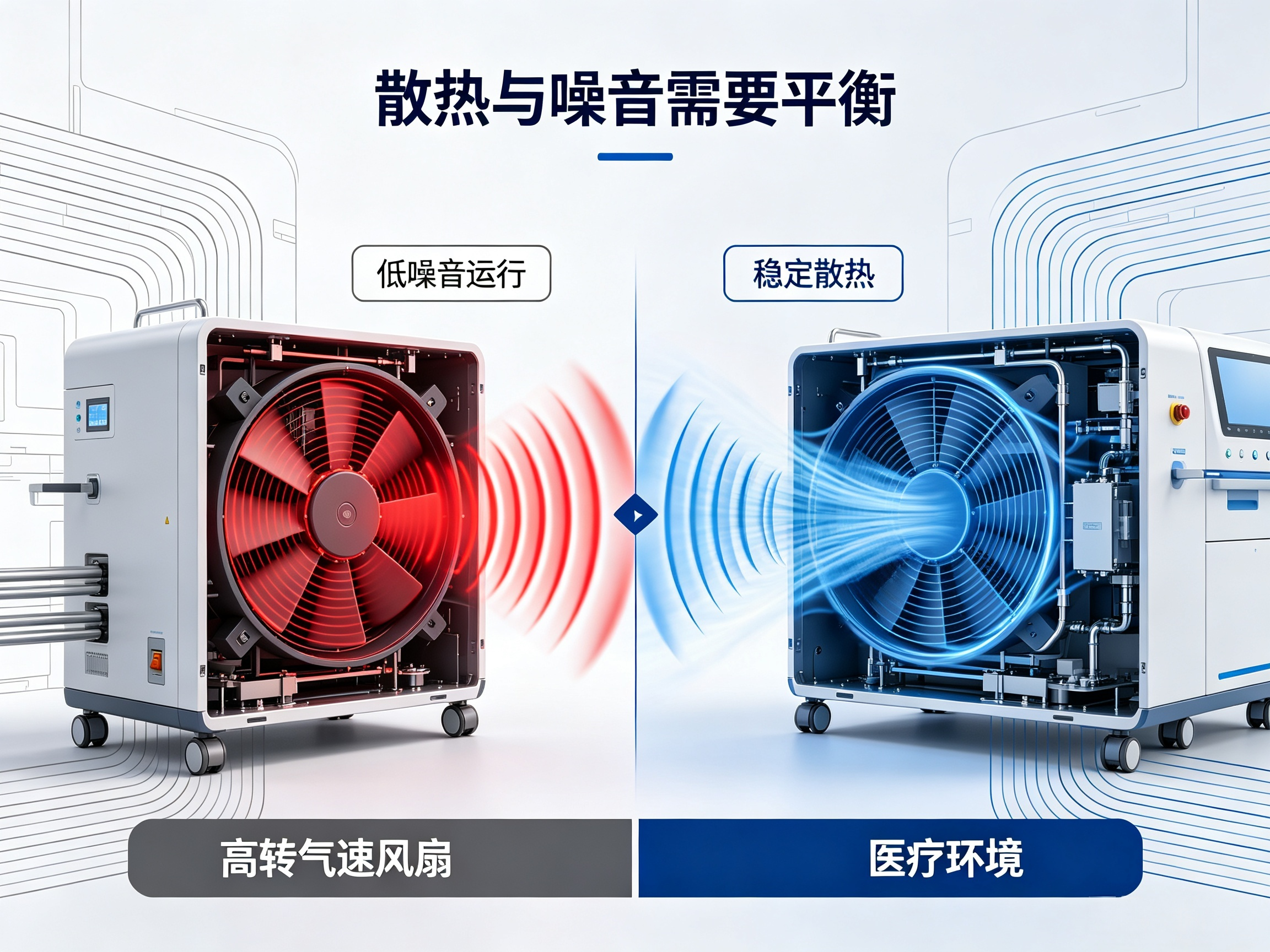

因此，图像诊断仪散热设计需要在散热能力和噪音水平之间取得平衡。

3. 长时间运行增加散热可靠性要求

医院等应用场景中，部分图像诊断设备需要持续运行。

长时间工作状态下：

• 电源模块持续输出；
• 控制系统持续运算；
• 内部电子元件持续发热。

散热系统需要具备长期稳定运行能力，避免因散热部件性能下降影响设备整体可靠性。

三、图像诊断仪内部主要热源分析

从设备结构来看，图像诊断仪内部热量主要来源于电子控制、电源转换以及数据处理模块。

不同区域的热量特点不同，因此散热设计需要结合设备内部结构进行规划。

例如：

对于电子模块密集区域，需要考虑气流是否能够有效通过；

对于空间受限区域，需要考虑散热方案尺寸和安装方式；

对于医疗环境应用，则需要兼顾噪音控制和长期可靠运行。

四、散热不足可能影响图像诊断仪运行稳定性

图像诊断仪属于高精度设备，内部温度变化可能对长期运行状态产生影响。

当散热能力不足时，可能出现：

1. 元器件长期高温运行

电子元件长期处于较高温度环境，会增加老化速度。

合理控制设备内部温度，有助于提升系统可靠性。

2. 控制系统稳定性受到影响

温度变化可能影响部分电子元件工作状态，使设备运行稳定性受到影响。

因此，需要保持关键模块处于合理工作温度范围。

3. 增加设备维护压力

稳定的散热系统能够减少因温升问题产生的维护需求，提高设备长期使用效率。

五、图像诊断仪散热系统设计需要关注哪些因素

针对图像诊断仪的应用特点，散热设计不仅需要关注散热能力，还需要综合考虑噪音、空间以及可靠性。

1. 合理的风量满足热交换需求

设备内部不同区域产生热量不同，需要根据热源位置设计空气流动路径。

合适的风量能够帮助设备快速带走热量，提高内部换热效率。

2. 足够静压保证复杂风道气流传递

图像诊断仪内部通常存在：

• 防护结构；
• 电路板布局；
• 散热片；
• 狭窄通道。

这些结构都会增加空气流动阻力。

因此，散热部件需要具备一定静压能力，确保气流能够到达目标散热区域。

3. 低噪音运行满足医疗环境需求

医疗设备对于声音控制较为敏感。

散热方案需要根据实际需求选择：

• 合适转速；
• 合理风量；
• 优化风道设计。

避免单纯通过提高转速解决散热问题。

4. 长寿命设计降低维护需求

由于设备通常需要长期运行，散热部件需要关注：

• 轴承可靠性；
• 长时间运行稳定性；
• 环境适应能力。

双滚珠轴承结构通常适用于对寿命要求较高的设备应用。

5. 智能调速提升设备综合性能

通过PWM调速方式，可以根据设备温度变化调整散热状态。

例如：

设备低负载运行时降低转速；

设备高负载运行时提高散热能力。

这样可以兼顾：

• 散热需求；
• 噪音控制；
• 能耗管理。

六、针对图像诊断仪应用的散热风扇解决方案

针对图像诊断仪内部空间有限、电子模块集中以及低噪音运行需求，可根据不同安装位置选择匹配的散热方案。

例如：

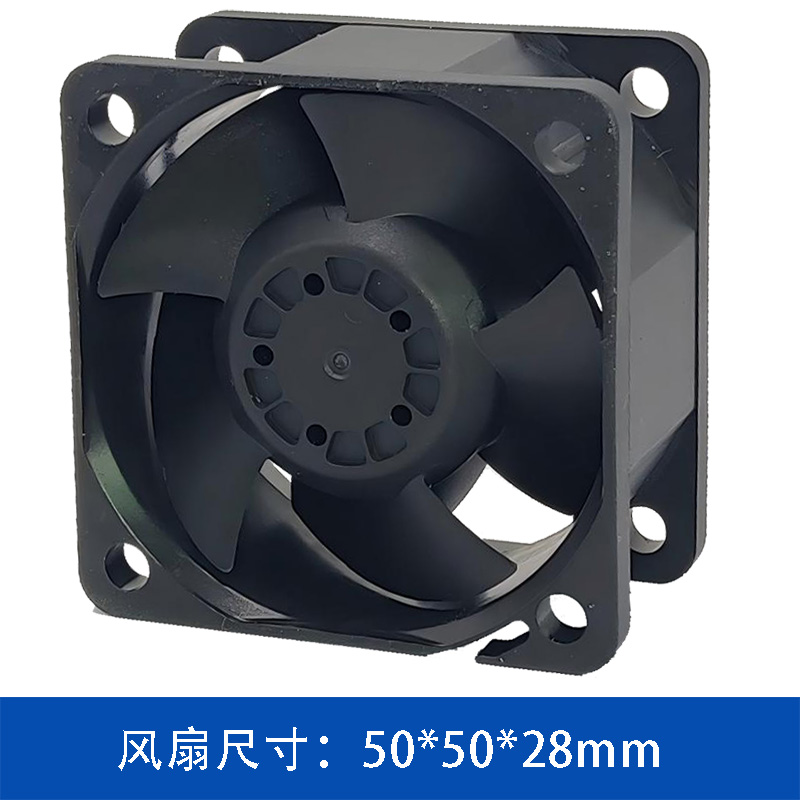

对于设备内部控制模块、电源区域等空间较紧凑的位置，可采用50×50×28mm规格轴流散热风扇，通过合理匹配风量和静压，实现空气循环和热量释放。

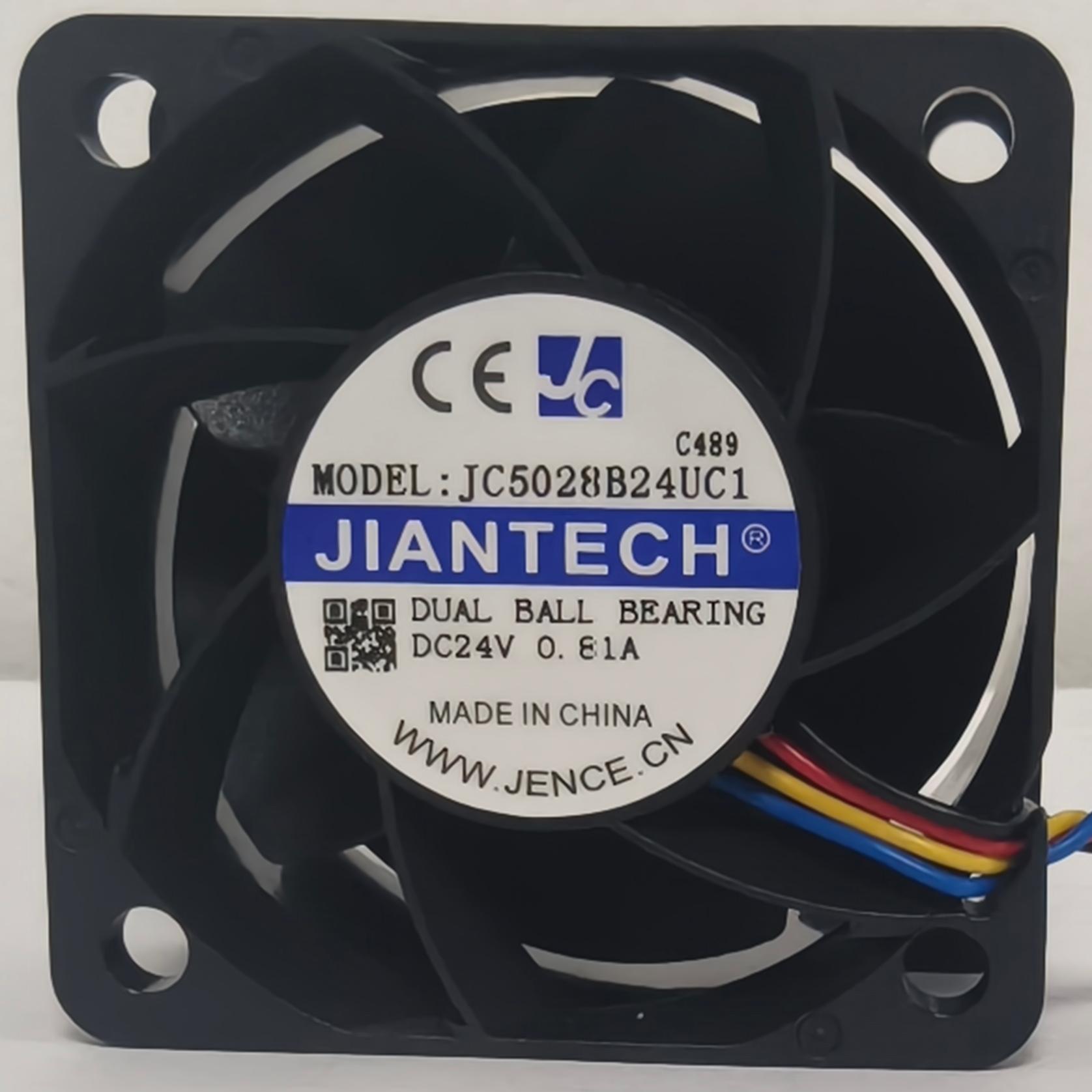

深圳市健策电子有限公司自主研发的JC5028系列50×50×28mm轴流散热风扇，采用双滚珠轴承结构，扇框和扇叶采用PBT 94V-0材料，工作温度范围为-20℃~70℃。

其中：

低噪音应用场景

如果设备更关注运行环境安静，例如医院诊室、检测区域等，可优先考虑低转速型号。

例如：

JC5028B12L-1：

• 转速：8500RPM；
• 风量：20.6CFM；
• 静压：0.670 inchH₂O；
• 噪音：37.8dBA。

该型号适用于对噪音控制要求较高，同时具备一定散热需求的区域。

高散热需求应用场景

如果设备内部热源较集中，或者风道阻力较大，则需要更高风量和静压能力。

例如：

JC5028B24S-1：

• 转速：17000RPM；
• 风量：43.3CFM；
• 静压：2.235 inchH₂O。

适用于需要增强空气循环能力的设备内部区域。

需要寿命和监控功能的工业医疗设备

对于部分长期运行设备，也可以结合奇宏AVC DV05028系列散热风扇进行方案匹配。

例如：

DV05028_12E：

• 转速：8500RPM；
• 风量：21.79CFM；
• 风压：17.5mmH₂O；
• 噪音：45.5dB-A；
• 40℃环境寿命：130000小时。

同时支持FG转速反馈/RD告警信号，便于设备进行运行状态监控。

七、健策电子提供面向医疗设备的散热解决方案

深圳市健策电子有限公司成立于2010年，专注于散热风扇研发、生产与应用服务，代理日本山洋San Ace、台湾AVC散热风扇，同时拥有自主品牌健策JENTECH散热风扇。

针对图像诊断仪、医疗设备、工业控制设备等应用场景，健策电子不仅提供散热风扇产品，更关注设备整体散热需求。

根据客户设备：

• 内部空间结构；
• 热源分布；
• 工作环境；
• 噪音要求；

提供：

• 轴流散热风扇方案；
• 离心鼓风机方案；
• 防护型散热方案；
• 定制化散热解决方案。

在项目开发过程中，可协助客户进行风扇选型、性能匹配以及应用结构建议，使散热方案更加符合设备实际运行需求。

八、总结

图像诊断仪作为高精度医疗设备，其稳定运行不仅取决于核心功能设计，也与内部热管理能力密切相关。

随着设备集成度不断提高，散热系统需要同时满足：

• 稳定散热；
• 低噪音运行；
• 长寿命可靠性；
• 环境适应能力。

对于设备制造企业而言，合理的散热设计并不是简单增加风量，而是需要结合设备结构、热源分布以及应用环境进行综合匹配。

深圳市健策电子有限公司将围绕不同设备应用需求，为医疗设备、工业设备以及智能装备提供可靠的散热风扇选型和应用解决方案。
