散热风扇——SVG专用散热风扇降噪提案

来源:      2019-4-26 19:16:41      点击:

测试背景:

       设备规格:50Kavr有源滤波

风扇型号:AS08024DB389100

风量:76.77CFM

风压:206.92Pa

构成:并联*4

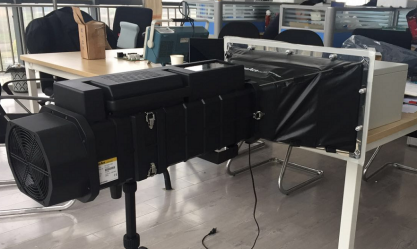

50Kavr有源滤波散热风扇降噪测试场景,首先用风洞仪测出散热风扇的动作风量与系统风阻。

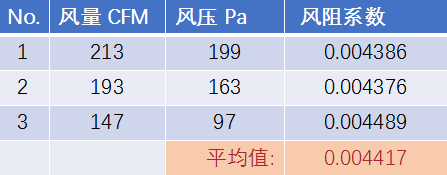

测试结果:

动作风量:128CFM

系统风阻:K=0.004417

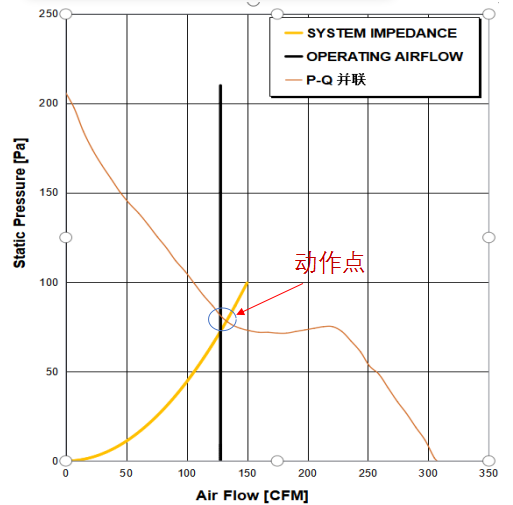

实测数据绘制图:




根据测试数据散热工程师分析出:

1、系统阻抗较高,动作点风量利用较小,4个风扇并联理论值307CFM,实际利用128CFM,低于常规最小0.5.

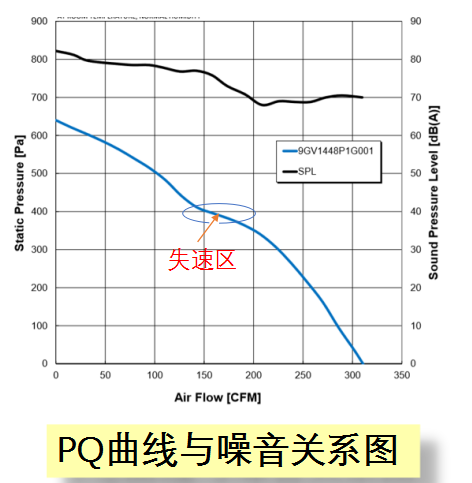

2、工作点在失速区后,风扇噪音大。如下图:轴流风扇特性,PQ曲线与噪音对应图,噪音从失速区开始增大。应用时,动作点在失速区之前为宜。


降噪优化建议:

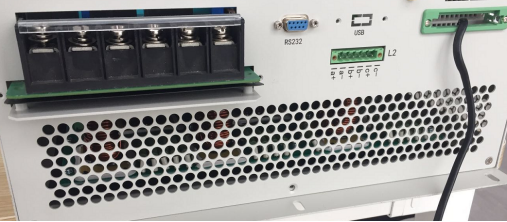

1、修改入风口与出风口档板开孔方式,目的:开面积尽可能大。

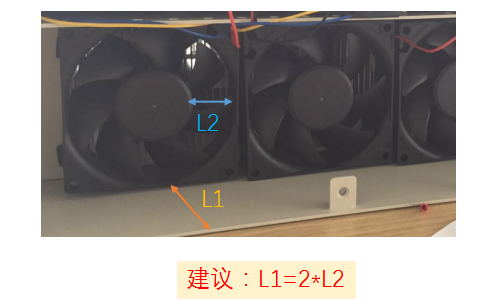

2、风扇入风口与档板尽量保持2倍扇叶长度

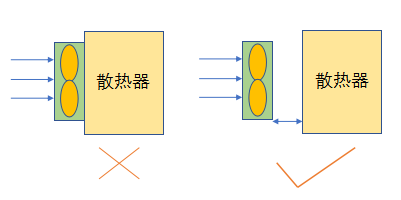

3、风扇与出风口与散热器之前留有一定距离不要贴装,处理旋涡现象提高风量有效利用。

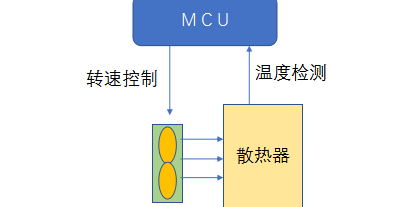

4、选用可调速风扇,通过时实温度检测与MCU智能控制风扇转速,实现低温低速低噪音,且能延长风扇寿命

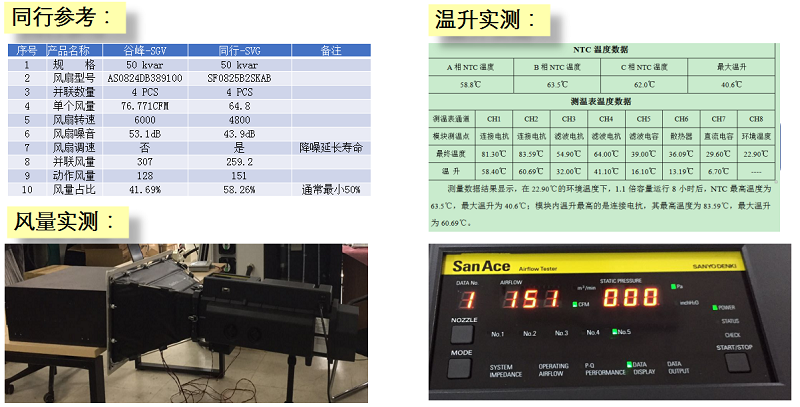

推荐方案实测数据:
