散热风扇样品测试便捷操作小方法

来源:      2020/2/27 13:47:30      点击:

散热风扇在样品测·试之初一般需要经过长时间的风扇样品实测效果看是否符合设备散热需求,工程师在新项目选型之初风扇样品选用两款或者几款不同参数的风扇来进行实测,这样的话散热风扇工厂做样品需要时间,测试多款风扇需要时间,时间叠加起来就会拉慢项目的进度,就这一情况而言,我请教了健策电子散热风扇应用技术支持黄工,请他用以往的经验传授给我们减时方便的散热风扇测试小方法。

以下是健策黄工分享的一个电动车充电器项目前期的散热风扇测试案例:

首先工程师购买了台湾凯美Jamicon风扇样品,尺寸40*40*28直流DC12V风机型号:SF0428B1H,在测试过程中发现测温升散热有余量,风扇噪音也稍微偏高,风扇则需重新选型测试,在风扇只有正负电源线的情况下,黄工提出风扇用可调电源通过调节电压,来降低风扇转速以及噪音,经过调压测试,风扇供电9.5V供电的风扇转速,散热和噪音是最佳状态,可满足设备的散热,定制额定电压下转速与9.5V一样的参数。

首先我们测试散热风扇在9.5V供电时的转速,可用红外转速检测仪或者示波器;

用电流勾枪测试风扇输出电流图形(无电流勾抢则串小电阻,检测小电阻上电压波形)

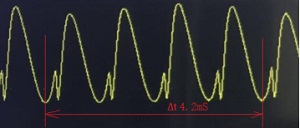

测试5谷值的∆t 时间为4.2mS,计算散热风扇在转速:转速=60/∆t。转速为60000mS/4.2mS=14285转。因此批量生产所用散热风扇可直接定制12V额定电压,标称转速14500RPM风扇。

以上是健策电子黄工为您分享的风扇测样节省时间与样品费用的小方法,如您有更好的建议或方案,欢迎参与讨论交流哦,谢谢!
