PWM调速散热风扇无外部PWM控制信号的功能检测方法

来源:      2021/1/4 16:54:13      点击:

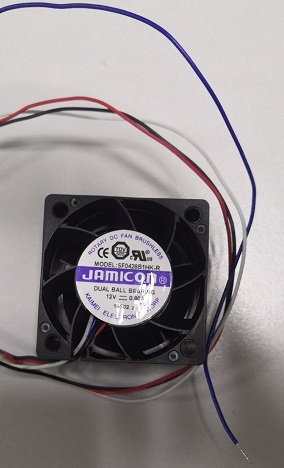

       通常有PWM调速功能的DC风扇一般是4条线,也有三条引线的调速风扇,一般情况如下:

1、四线风扇:正极、负极、FG测速、PWM调速

2、四线风扇:正极、负极、RD报警、PWM调速

3、三线风扇:正极、负极、PWM调速

PWM调速有三种模式:

1、占空比为0%时散热风扇停转,——高转速风扇这种模式很常见。

2、占空比为0%时风扇低速运转。

3、占空比为0%时风扇全速运行——此种模式很少。

在仅有DC电源的情况下,无PWM控制信号如何快速判定风扇PWM调速功能呢?

散热风扇信号线组合如下:

1、正极、负极、FG测速信号、PWM调速。

——测试方法:

      (1)正负极即红黑线接上DC电源。

      (2)散热风扇全速运转工作后。

      (3)另两条线测速及调速引线短接,一般是黄线与蓝线

---现象:风扇转速有降低。

---判定:PWM与FG信号功能正常。



2、正极、负极、RD报警信号、PWM调速

——测试方法:

      (1)正负极即红黑线接上DC电源

      (2)散热风扇全速运转工作后

      (3)另两条线测速及调速引线短接,一般是白线与蓝线

---现象:A:风扇低速运转:

---判定:RD报警信号与PWM调速信号正常,PWM调速模式0%时风扇低速运行。

---现象:B:风扇反复停启:

---判定:RD报警信号与PWM调速信号正常,PWM调速模式0%时风扇停转。


3、正极、负极、PWM调速

——测试方法:

      (1)正负极即红黑线接上DC电源。

      (2)风扇全速运转工作后。

      (3)PWM调速线接到电源负极

---现象:A:散热风扇低速运转。

---判定:PWM正常,PWM调速模式0%时风扇低速运行。

---现象:B:风扇停转。

---判定:PWM正常,PWM调速模式0%时风扇停转。
