——从微型鼓风机到高静压方案，健策电子助力医疗护理设备优化气流设计

关键词： 防褥疮气垫、医疗护理设备、山洋 San Ace 鼓风机、健策 JENTECH 鼓风机、JB5215、JB7620、109BC、9BD、风机选型、医疗设备散热

对于长期卧床者而言，压疮预防不仅需要关注交替充气和压力重新分配，还需要重视皮肤护理、床面温湿度以及护理用品的透气性。

随着防褥疮气垫、护理床和床旁辅助设备向智能化、低噪声及长时间运行方向发展，设备内部的气流驱动、主动通风和电子模块散热也面临着更高的设计要求。

交替充气，需要关注风量与压力；主动通风，需要关注气流分布与湿气排出路径；设备散热，则需要兼顾风量、静压、噪声与功耗。

那么，医疗护理设备应该如何选择鼓风机？52毫米微型鼓风机和76毫米鼓风机有什么区别？山洋 San Ace 与健策 JENTECH 有哪些型号值得纳入选型评估？

深圳市健策电子有限公司结合多品牌风机产品资源与散热应用服务经验，从实际应用需求出发，解析相关鼓风机型号、性能参数及工程选型思路，为医疗护理设备制造商提供参考。

一、防褥疮护理设备为什么需要关注气流系统？

1. 交替充气系统：重点关注气囊压力与充气速度

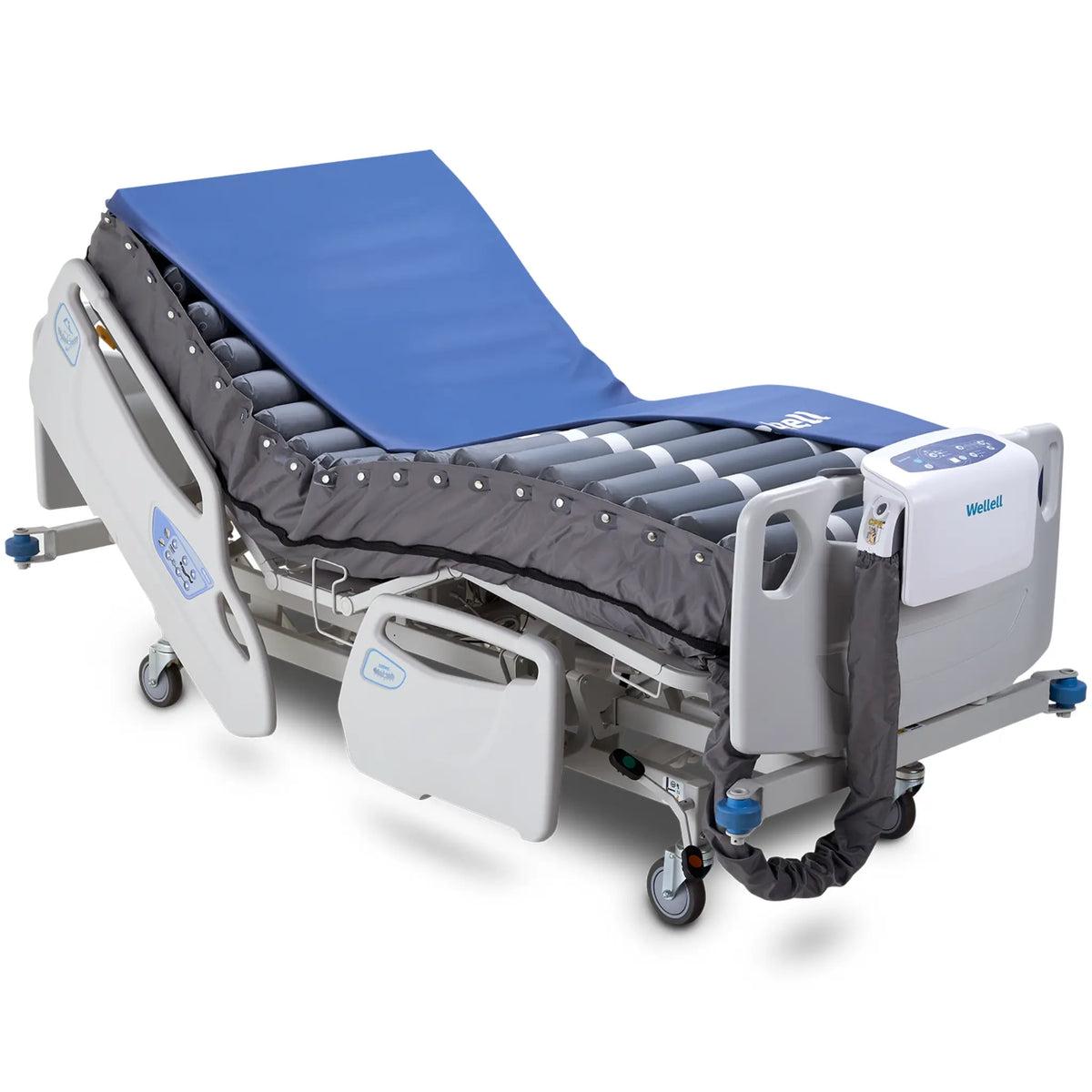

交替充气式防褥疮气垫通常通过不同气囊的周期性充气与泄气，帮助重新分配身体受压区域。

在这类设备中，气流驱动部件需要与气囊容积、目标压力、充气时间、阀门结构及管路阻力相匹配。

如果只看风机的额定风量，而不考虑系统压力需求，设备安装完成后可能出现实际气流不足、充气速度不符合设计要求等问题。

因此，选型前应明确以下内容：

• 气囊系统需要达到多大的工作压力？

• 需要在多长时间内完成充气？

• 管路、阀门、接头和气囊结构会产生多大的阻力？

• 设备采用什么样的控制方式和工作周期？

• 气流驱动部件是否满足长期运行要求？

需要注意，交替充气设备可能采用鼓风机、隔膜气泵或其他气流驱动结构，应根据设备的工作原理选择合适的产品，不能将所有气垫设备都简单归类为鼓风机应用。

2. 主动通风系统：重点关注床面温湿度管理

长期卧床时，人体出汗、环境温度、床垫材料以及护理用品等因素，都可能影响皮肤与床面接触区域的温湿度。

对于具备主动通风功能的护理床垫，可以通过合理设计风道、透气层和进排气结构，改善局部空气流动。

但需要明确一个关键问题：普通鼓风机主要用于推动空气，并不等同于除湿设备。

如果护理设备希望改善床面湿气积聚问题，就需要同时考虑空气从哪里进入、经过哪些区域、潮湿空气如何排出，以及是否需要湿度监测或其他辅助控制措施。

因此，主动通风效果不仅取决于风机参数，还与床垫材料、内部结构、风道阻力和控制策略密切相关。

3. 电子模块散热：重点关注设备温升与运行噪声

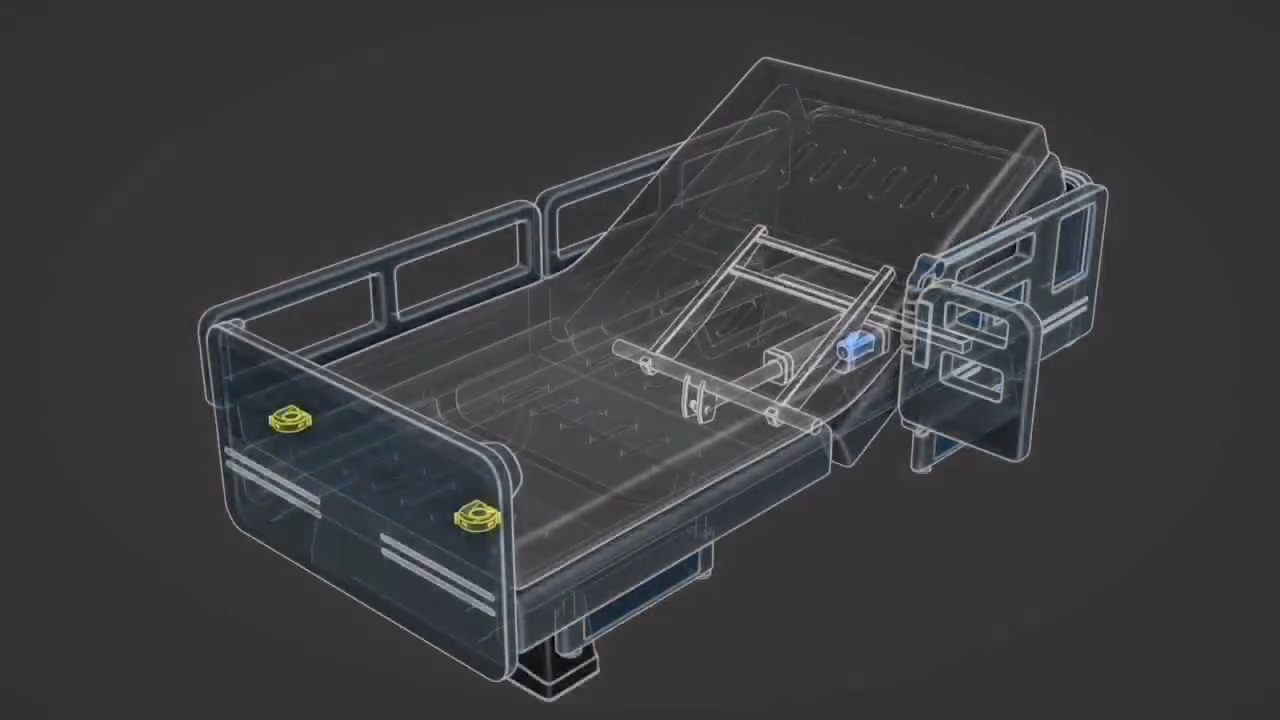

护理床控制器、电源模块及驱动电路在工作过程中可能产生热量。对于空间紧凑、需要长时间运行的设备，合理的散热设计有助于控制电子部件温升。

微型离心鼓风机可以作为此类设备的候选方案之一，尤其适用于需要集中送风或通过特定风道输送空气的结构。

不过，设备内部散热与床垫主动通风属于不同的设计任务。研发人员应分别核算两种系统的气流需求，避免使用同一组参数替代不同功能的设计要求。

二、山洋 San Ace 与健策 JENTECH 鼓风机型号推荐

针对医疗护理设备空间紧凑、需要一定风压、重视噪声控制等特点，可以结合实际工况评估不同尺寸和性能档位的微型鼓风机。

以下型号参数依据提供的产品资料整理，可用于初步选型参考。具体适用性仍需结合产品性能曲线、设备结构和实际测试结果确认。

1. 52毫米微型鼓风机：适合空间紧凑的设备结构

对于安装空间有限的床旁护理设备、小型气流模块或局部送风结构，可以优先评估52毫米级微型鼓风机。

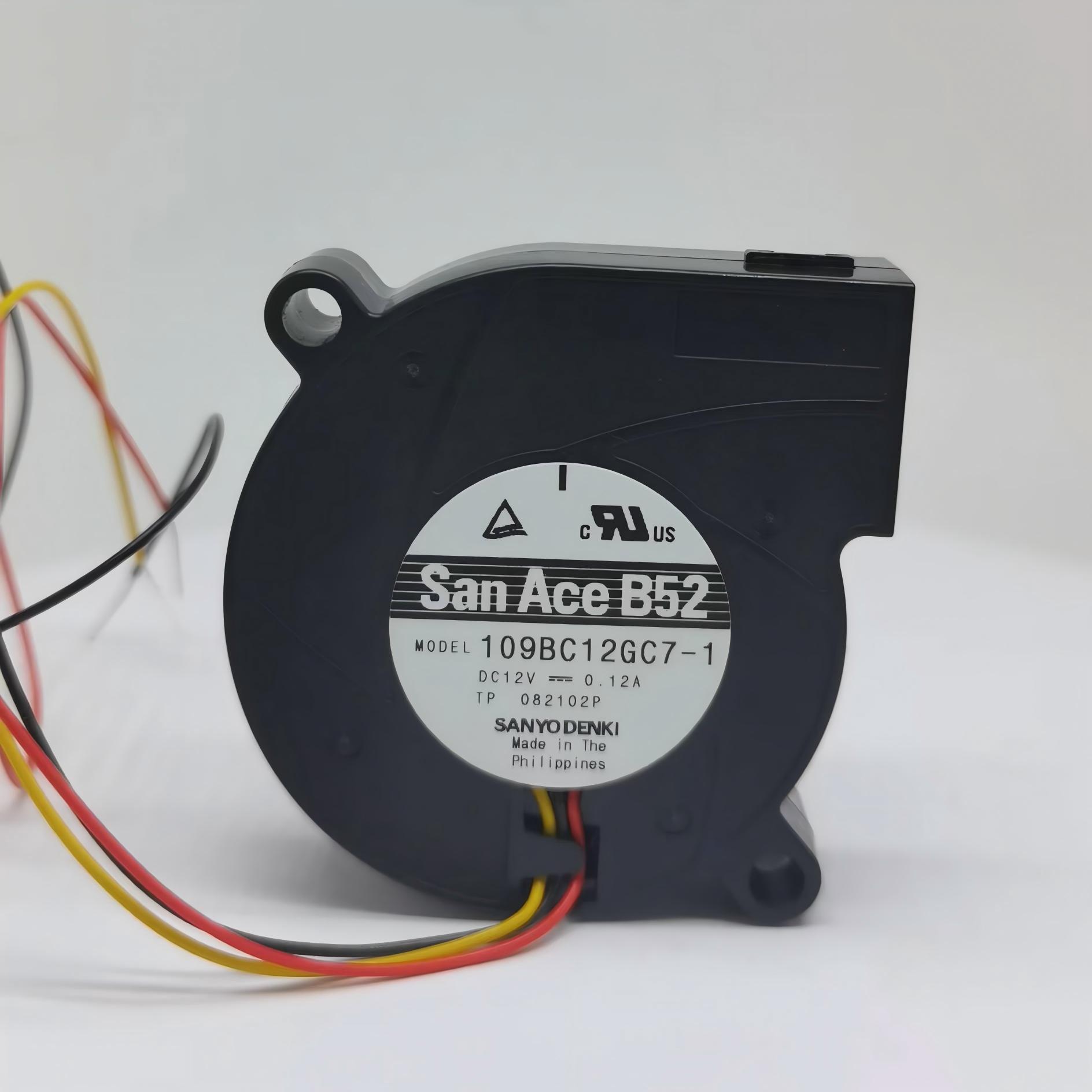

山洋 San Ace 109BC 系列

以型号109BC12GC7-1为例，主要参数如下：

参数项目	规格参数
产品类型	微型鼓风机
外形尺寸	52毫米级
厚度	15毫米
额定电压	12V DC
额定电流	0.12A
额定功率	1.44W
额定转速	6200 RPM
最大风量	4.4 CFM
最大静压	215 Pa
噪声	43 dBA
预期寿命	40,000小时，60℃；70,000小时，40℃

109BC系列还提供不同转速档位，可根据风量、压力、功耗和噪声需求进行筛选。

例如，109BC12HC7-1的最大风量为4 CFM，最大静压为165 Pa，噪声为40 dBA；109BC12FC7-1的最大风量为3.6 CFM，最大静压为130 Pa，噪声为38 dBA。

如果设备对噪声较为敏感，可以优先比较不同转速档位在满足实际风量需求时的表现，而不是直接选择最高转速型号。

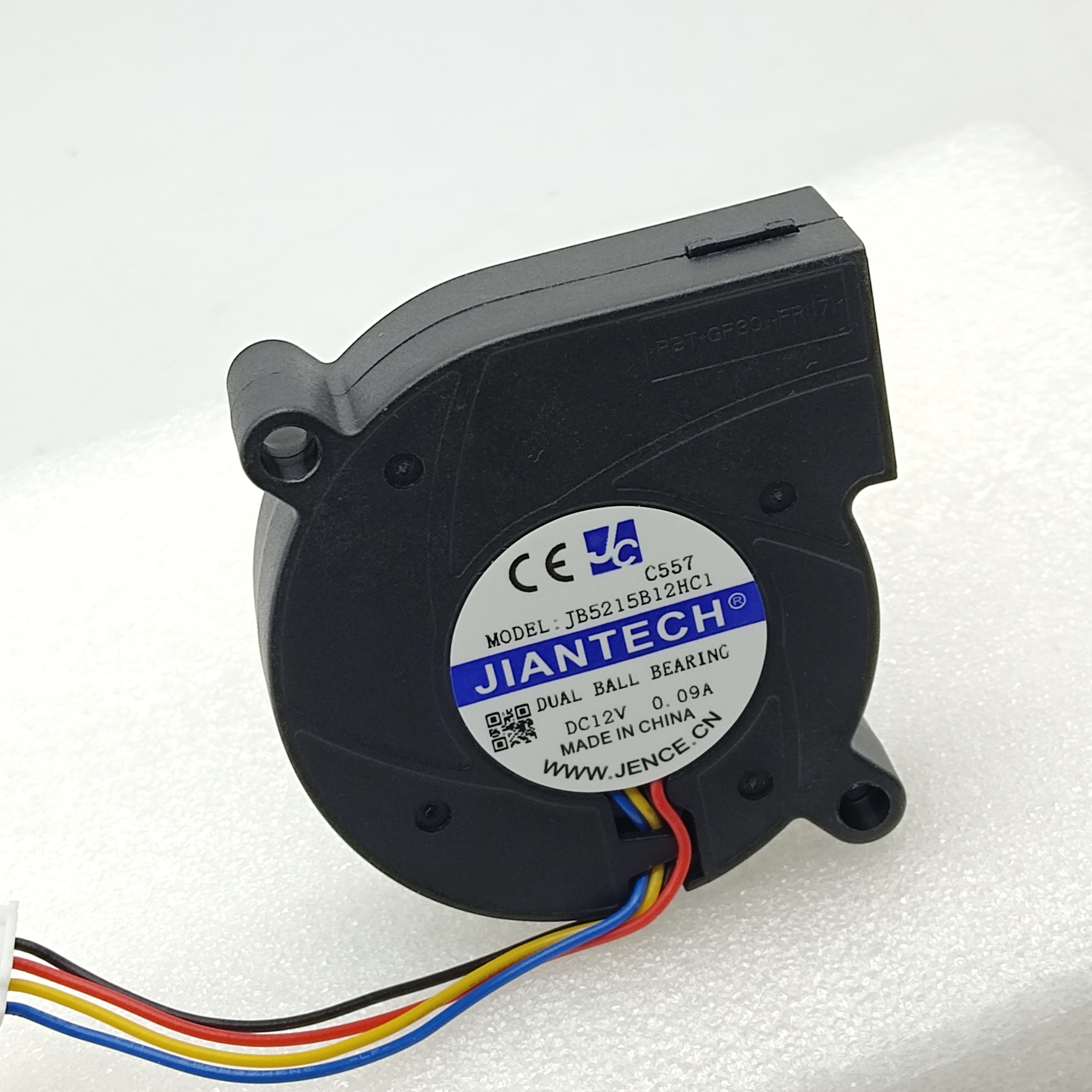

健策 JENTECH JB5215-01 系列

以型号JB5215B12L-1为例，主要参数如下：

参数项目	规格参数
产品类型	微型鼓风机
外形尺寸	52×51毫米
厚度	15毫米
扇叶及扇框材料	PBT 94V-0
轴承结构	双滚珠轴承
额定电压	12V DC
额定电流	70mA
额定功率	0.8W
额定转速	5200 RPM
最大风量	3.6 CFM
最大静压	0.570 inchH3O，约142 Pa
噪声	36.0 dBA
工作温度	-20℃至70℃

JB5215-01系列提供12V和24V电压选项，并设有L、M、H、S、U等不同转速档位。

从已提供的参数来看，JB5215B12L-1具有较低的标称功耗和噪声，可纳入低噪声、小空间气流模块的候选范围。

如果设备需要更大的风量或更高的静压，可以进一步评估该系列其他转速档位，但同时需要核对相应的功耗和噪声变化。

52毫米级鼓风机应该怎么选？

以109BC12GC7-1和JB5215B12L-1为例，两者的最大风量均为3.6至4.4 CFM这一量级，但最大静压和标称噪声存在差异。

109BC12GC7-1的最大风量为4.4 CFM，最大静压为215 Pa；JB5215B12L-1的最大风量为3.6 CFM，最大静压约142 Pa，标称噪声为36.0 dBA。

这意味着，如果系统对气流能力有较高要求，可以将109BC系列纳入重点评估；如果系统所需风量较低，且希望控制功耗与噪声，则可以评估JB5215系列。

但上述比较采用的是不同型号及转速档位的数据，并不能直接证明某一系列在所有工况下都更优。最终选择应以实际工作点和整机测试结果为准。

2. 76毫米微型鼓风机：兼顾气流能力与安装空间

当设备需要更大的气流能力，且安装空间允许时，可以进一步评估76毫米级微型鼓风机。

山洋 San Ace 9BD 系列

以型号9BD12HC6-1为例，主要参数如下：

参数项目	规格参数
产品类型	微型鼓风机
外形尺寸	76毫米级
厚度	20毫米
额定电压	12V DC
额定电流	0.21A
额定功率	2.52W
额定转速	4200 RPM
最大风量	9.5 CFM
最大静压	230 Pa
噪声	41 dBA
预期寿命	40,000小时，60℃；70,000小时，40℃

9BD系列具有不同转速档位，可以根据系统风量和压力要求进行选择。

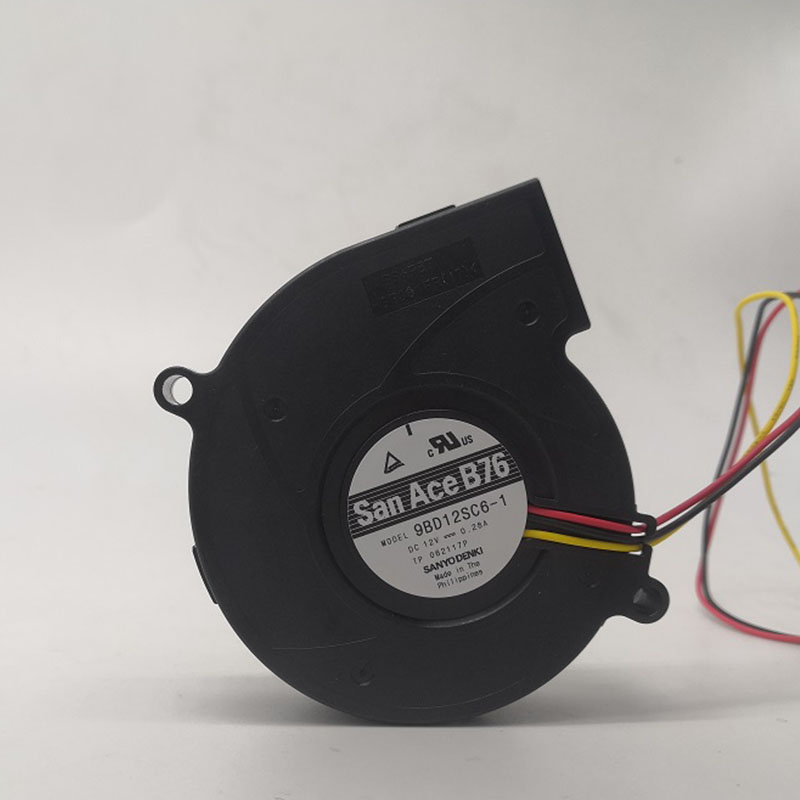

例如，9BD12SC6-1的最大风量为10.2 CFM，最大静压为300 Pa，噪声为43 dBA；9BD12FC6-1的最大风量为8.8 CFM，最大静压为200 Pa，噪声为39 dBA。

在系统阻力较高时，可以重点评估相应型号的压力性能；如果噪声限制更加严格，则应结合实际工作点比较不同档位的表现。

健策 JENTECH JB7620-01 系列

以型号JB7620B12L-1为例，主要参数如下：

参数项目	规格参数
产品类型	微型鼓风机
外形尺寸	76×70毫米
厚度	20毫米
扇叶及扇框材料	PBT 94V-0
轴承结构	双滚珠轴承
额定电压	12V DC
额定电流	125mA
额定功率	1.5W
额定转速	3600 RPM
最大风量	8.6 CFM
最大静压	0.698 inchH3O，约174 Pa
噪声	35.6 dBA
工作温度	-20℃至70℃

JB7620-01系列提供12V和24V电压选项，转速范围为3600至4800 RPM，风量范围为8.6至11.5 CFM。

该系列采用双滚珠轴承结构，扇叶与扇框材料为PBT 94V-0，可根据设备结构、安装空间及气流需求进行选型评估。

76毫米级鼓风机应该怎么选？

以9BD12HC6-1和JB7620B12L-1为例：

山洋9BD12HC6-1的最大风量为9.5 CFM，最大静压为230 Pa，噪声为41 dBA。

健策JB7620B12L-1的最大风量为8.6 CFM，最大静压约174 Pa，噪声为35.6 dBA。

如果设备更关注风量和压力能力，可以优先评估9BD系列；如果设备更重视低噪声与功耗控制，则可以将JB7620系列纳入候选范围。

需要特别说明的是，两个型号的最大风量和最大静压并非同一工作点的数值，不能仅凭最大参数判断实际安装后的通风效果。

3. 76毫米、30毫米厚度鼓风机：提供不同气流性能档位

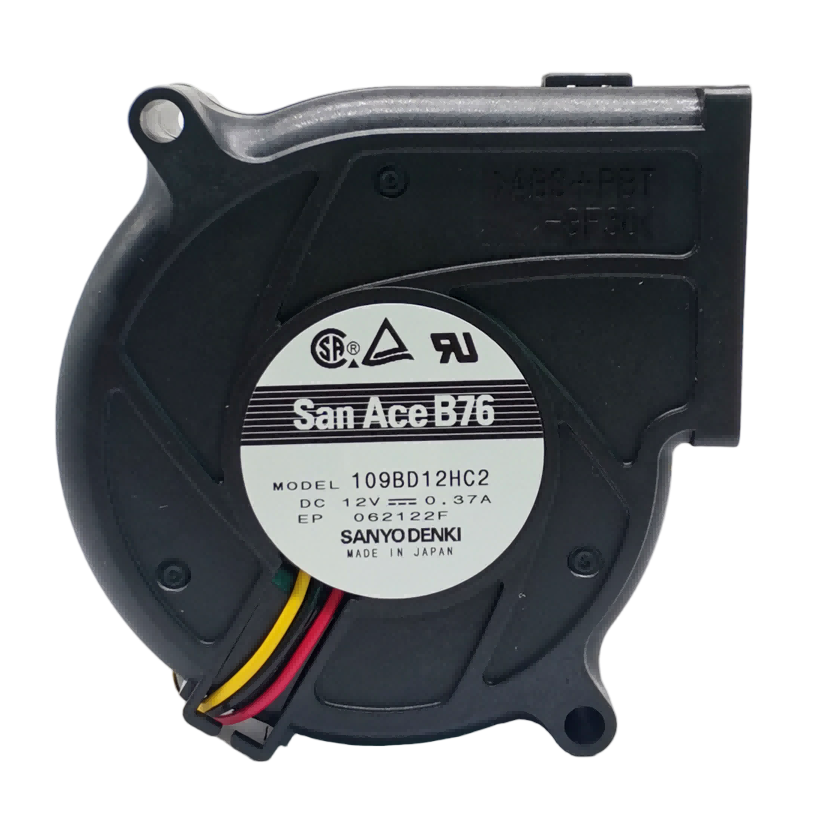

对于安装空间允许、需要评估不同风量与压力组合的设备，可以考虑山洋 San Ace 109BD系列。

该系列的部分12V型号参数如下：

型号	额定转速	最大风量	最大静压	噪声
109BD12HC2	3000 RPM	12.7 CFM	151.9 Pa	41.5 dBA
109BD12FC2	2600 RPM	10.9 CFM	98 Pa	37 dBA
109BD12MC2	2100 RPM	8.8 CFM	58.8 Pa	32.5 dBA

该系列的尺寸为76毫米级，厚度为30毫米。

从产品参数来看，109BD12HC2具有较大的最大风量，而109BD12MC2的标称噪声较低。

如果设备需要较大的通风量，可以评估HC档位；如果系统阻力较低，且对运行噪声较为敏感，则可以进一步评估MC档位。

不过，低速型号的静压能力也相对较低。如果设备内部存在较长风道、过滤结构或较高阻力，仍然需要核实实际工作点能否满足需求，不能只因为噪声较低就直接确定型号。

三、工程师实战选型：三个典型应用案例

以下案例采用假设工况进行技术分析，用于说明产品参数如何参与选型，不代表已经完成的客户项目或临床验证案例。

案例一：小型护理控制器，如何兼顾低噪声与散热？

假设某床旁护理设备的控制器内部空间有限，需要通过微型鼓风机为局部电子部件提供强制通风。

研发人员提出以下初步需求：

1. 使用12V直流供电。

2. 安装空间有限，风机厚度不超过20毫米。

3. 需要一定的风道压力能力。

4. 希望控制运行噪声和功耗。

针对这一工况，可以先评估JB5215系列和山洋109BC系列。

如果设备的热负荷较低、系统阻力不高，可以先测试JB5215B12L-1。该型号的标称功率为0.8W，噪声为36.0 dBA，最大风量为3.6 CFM。

如果实际散热需求更高，则可以进一步评估109BC12GC7-1。该型号的最大风量为4.4 CFM，最大静压为215 Pa，标称功率为1.44W。

在样机验证阶段，建议重点完成以下工作：

第一，测量控制器的实际发热量及关键元器件的允许温升。

第二，检查进风口、出风口及内部风道结构，确认是否存在明显的气流阻塞。

第三，结合风机性能曲线估算实际工作点，并验证风量是否满足需求。

第四，开展设备温升、运行噪声及持续运行测试。

通过以上步骤，可以避免单纯依赖额定风量进行选型，提高风机与实际散热结构的匹配程度。

案例二：主动通风护理床垫，如何评估气流能力？

假设某护理床垫研发项目计划增加主动空气循环功能，希望通过内部风道和透气层改善局部空气流动。

针对这一需求，可以将JB7620系列与山洋9BD系列纳入初步候选。

例如，JB7620B12L-1的最大风量为8.6 CFM，最大静压约174 Pa，噪声为35.6 dBA。

9BD12HC6-1的最大风量为9.5 CFM，最大静压为230 Pa，噪声为41 dBA。

如果项目对运行噪声较为敏感，可以优先评估JB7620系列在实际系统阻力下的风量是否足够。

如果风道阻力较大，则可以进一步测试9BD系列的实际工作表现，并结合整机结构确认其是否能够达到预定的气流要求。

除了风机本身，还需要重点评估以下内容：

• 床垫内部的进风与排风路径是否合理。

• 气流能否覆盖设计要求的区域。

• 潮湿空气是否有明确、有效的排出路径。

• 风机运行产生的噪声和振动是否满足使用要求。

• 不同环境温湿度下，系统表现是否稳定。

需要注意，主动空气循环并不自动等于除湿。若设备需要实现特定的湿度控制目标，还需要通过完整系统设计和测试进行验证。

案例三：交替充气护理设备，为什么不能直接按最大风量选型？

假设某交替充气护理设备需要在设定周期内完成气囊充气，研发人员希望从现有微型鼓风机中筛选合适产品。

在这种情况下，首先需要明确气囊的目标压力、容积和充气时间，而不是直接挑选最大风量的型号。

建议按照以下步骤推进。

第一步，明确气囊的充气需求。

根据气囊有效容积、目标压力、允许充气时间及工作周期，估算所需的气体供给能力。

第二步，评估系统阻力。

将管路、阀门、接头和气囊结构纳入分析，明确设备所需的工作压力。

第三步，确认气流驱动部件类型。

根据压力、流量和工作原理，判断应该采用鼓风机、隔膜气泵还是其他适用结构。

第四步，开展整机测试。

通过测试确认充气时间、气囊压力变化、周期运行稳定性、噪声及异常工况表现。

如果设备还需要床垫主动通风，应将气囊充气与主动通风作为不同的功能分别进行设计和验证，避免用同一组风机参数替代两类不同的需求。

四、山洋 San Ace 与健策 JENTECH 代表型号参数对比

为了方便研发人员进行初步筛选，下面汇总部分代表型号的关键参数。

品牌及型号	尺寸及厚度	电压	最大风量	最大静压	噪声
San Ace 109BC12GC7-1	52毫米级，厚15毫米	12V	4.4 CFM	215 Pa	43 dBA
JENTECH JB5215B12L-1	52×51×15毫米	12V	3.6 CFM	约142 Pa	36.0 dBA
San Ace 9BD12HC6-1	76毫米级，厚20毫米	12V	9.5 CFM	230 Pa	41 dBA
JENTECH JB7620B12L-1	76×70×20毫米	12V	8.6 CFM	约174 Pa	35.6 dBA
San Ace 109BD12HC2	76毫米级，厚30毫米	12V	12.7 CFM	151.9 Pa	41.5 dBA
San Ace 109BD12MC2	76毫米级，厚30毫米	12V	8.8 CFM	58.8 Pa	32.5 dBA

注：以上参数根据提供的产品资料整理。静压换算采用1 inchH3O约等于249.09 Pa。不同型号的测试条件可能存在差异，最大风量与最大静压通常不对应同一工作点。实际选型应以对应型号的正式规格书、性能曲线和整机验证结果为准。

从这组数据可以看出，不同系列和转速档位适合不同的设计方向。

如果设备优先考虑安装空间，可以从52毫米级微型鼓风机入手；如果需要更大的气流能力，可以进一步评估76毫米级产品；如果设备对噪声比较敏感，则应在满足实际风量要求的前提下，比较不同转速档位的噪声与功耗。

山洋 San Ace 与健策 JENTECH 的产品不能只根据外形尺寸直接替换。即使尺寸接近，也需要重新核对气流方向、安装方式、供电要求、性能曲线和接口定义。

五、医疗护理设备鼓风机选型，还需要关注哪些因素？

除了风量、静压和噪声，医疗护理设备的风机选型还应综合考虑以下方面。

1. 供电电压与控制方式

确认设备采用12V还是24V供电，并核对启动电流、额定功耗、调速需求和控制接口。

对于需要调速、启停控制或转速反馈的设备，应提前确认对应型号是否具备所需功能。

2. 运行温度与预期寿命

长期运行设备应结合实际工作温度、使用周期及维护计划，核对风机的寿命数据与适用条件。

产品标称寿命通常与规定的测试温度及工作条件有关，不能直接等同于整机的实际使用寿命。

3. 噪声与振动

对于病房和家庭护理场景，风机运行噪声可能直接影响使用体验。

除了比较产品标称噪声，还应关注风道共振、安装结构、固定方式和整机噪声。实际设备的噪声可能与单独风机的测试结果存在差异。

4. 材料与医疗器械合规要求

医疗护理设备应根据具体用途、整机分类及适用法规，确认材料、电气安全、可靠性和相关验证要求。

风机本身的产品规格或单项认证，不能替代整机的医疗器械安全与性能验证。

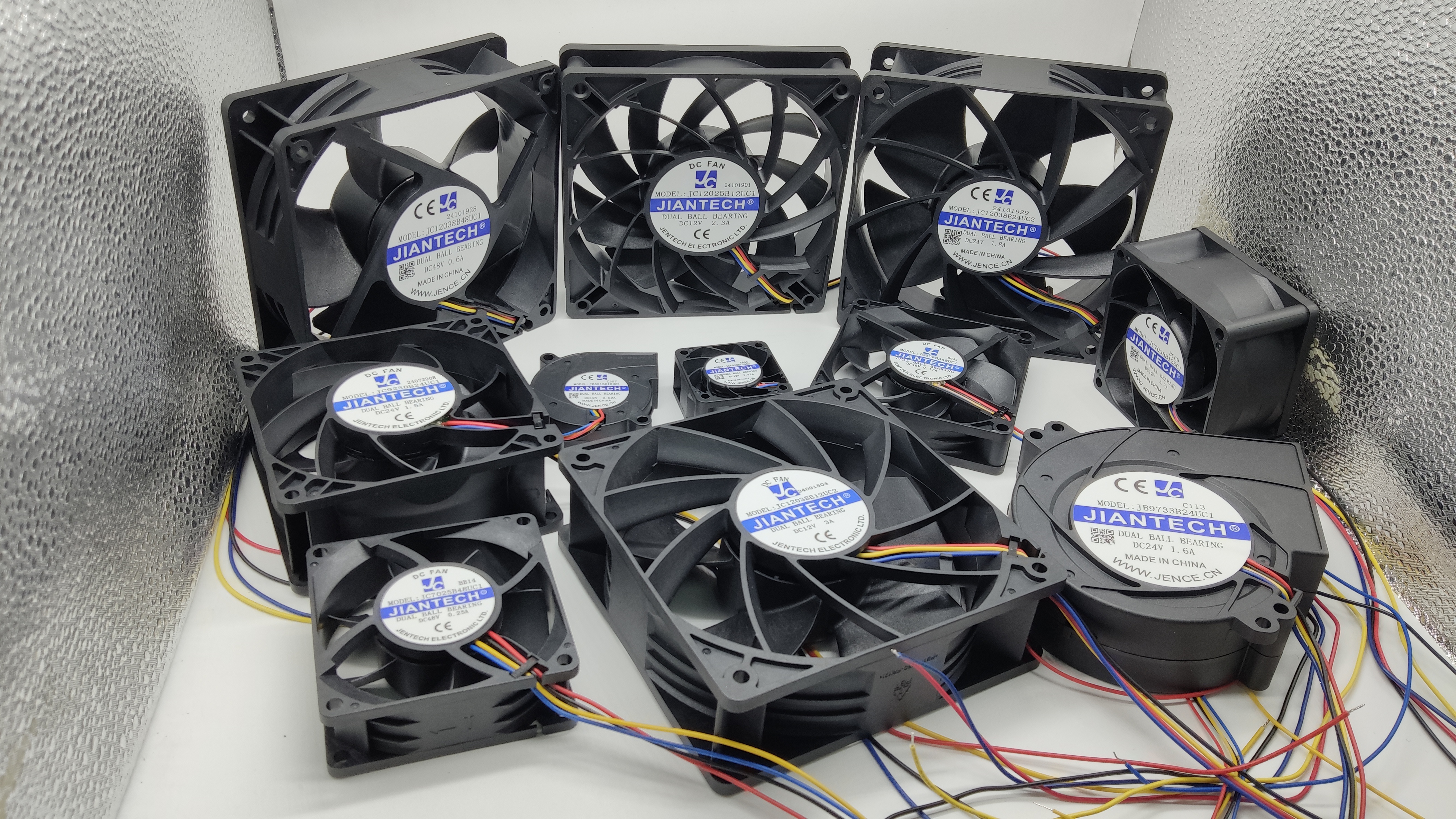

六、健策电子：多品牌风机资源与散热应用服务

深圳市健策电子有限公司成立于2010年，位于深圳龙华，长期服务于风机产品及散热应用领域，形成国际品牌产品资源与自主研发智造相结合的业务布局。

针对医疗护理设备及相关电子设备的应用需求，健策电子可围绕产品选型、气流性能、安装空间、噪声控制和设备散热等方向，协助客户开展前期产品评估。

在具体项目中，可以根据设备用途与性能目标，评估山洋 San Ace 等品牌产品以及健策 JENTECH 自主产品系列，为设备研发提供多种候选方向。

对于有明确技术要求的项目，建议客户提供设备用途、目标风量与压力、安装尺寸、供电电压、噪声要求及工作环境等信息，以便进一步缩小选型范围。

健策电子关注的不只是风机参数，更是产品安装到设备之后，能否满足实际工作工况。

七、结语：从气流驱动到设备散热，让选型更加贴近实际需求

防褥疮护理是一项系统工程。交替充气有助于重新分配身体受压区域，而床面温湿度管理、皮肤护理、规范减压及持续观察同样不可忽视。

对于护理设备制造商而言，选择风机的第一步，是明确设备真正需要解决的问题：是气囊充气、主动通风，还是电子模块散热。

从山洋 San Ace 109BC、9BD、109BD系列，到健策 JENTECH JB5215、JB7620系列，不同尺寸、风量、静压和转速档位，为设备研发提供了多种候选方向。

深圳市健策电子有限公司可结合多品牌风机产品资源与实际应用需求，为设备制造商提供风机选型及散热应用支持。

如果您正在开发防褥疮气垫、护理床、床旁气泵或主动通风护理设备，欢迎联系健策电子，提供设备用途、目标风量与压力、安装空间、供电电压及噪声要求，共同评估更合适的风机方案。
