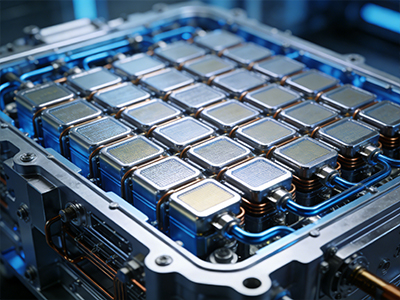

新能源设备尤其是氢燃料电池电堆在高功率密度下，散热成为系统可靠性和寿命的关键。本文展示健策电子通过山洋San Ace、AVC、凯美Jamicon及健策Jentech多品牌风扇组合，实现电堆高静压散热的完整方案。

应用背景

• 氢燃料电池电堆是燃料电池系统核心部件

• 特点：多层叠片结构、局部发热集中、空间紧凑

• 问题：高阻力通道导致单一风扇无法保证均匀散热

• 目标：实现 ≥1000Pa 高静压冷却，降低热点温度

多品牌风扇组合方案

健策电子提出“主冷却+辅助通道+局部模块”三层组合策略，充分发挥代理品牌优势。

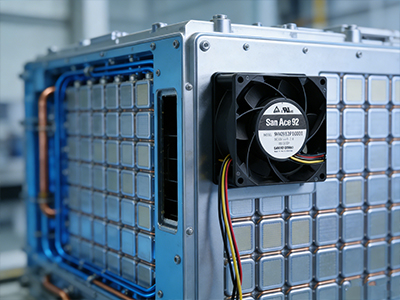

山洋 San Ace 高静压风扇

• 尺寸：92×92×38毫米

• 最大静压：1100帕

• 最大风量：5.1立方米/分钟

• PWM调速与脉冲传感器反馈

• 用途：电堆主冷却通道

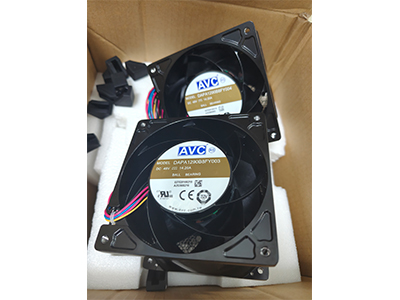

 AVC 高效风扇

• 尺寸：120×120×38毫米

• 最大静压：1058帕

• 风量：306–390立方英尺/分钟

• 双速设计，PWM调控

• 用途：辅助冷却，补充阻力通道

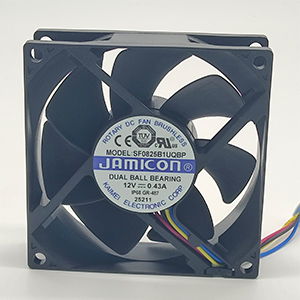

Jamicon 风扇

• 尺寸：120×120×38毫米

• 高静压、低噪音

• 滚珠或双滚珠轴承

• 用途：辅助通道或外围模块散热

健策Jentech 自主品牌风扇

• 尺寸：50×50×28毫米

• 小尺寸、高效率

• 用于局部热点散热和辅助模块

设计要点

1. 静压匹配：组合风扇需突破1000Pa阻力

2. 分区控制：通过PWM调速优化功耗

3. 多品牌兼容：保证不同风扇在系统中灵活集成

4. 高可靠性：长时间连续运行测试通过

工程实践案例

• 电堆尺寸：1200×300×300毫米

• 主风扇：San Ace 9HV0948P1G001 ×4

• 辅助风扇：AVC DBPF1238B8GY001 ×2、Jamicon JF1238B2 ×2

• 局部风扇：健策Jentech JC5028-01 ×6

结果：

• 热点温度降低8摄氏度以上

• 系统温差控制在3摄氏度以内

• 风扇能耗降低约15%

• 系统连续运行4000小时无故障

技术总结

• 高静压风扇是高阻力通道散热核心

• 多品牌组合可在功耗、尺寸、风量上互补

• PWM调速和脉冲传感器优化功耗与噪声

• 通过寿命、耐温及认证测试，保证系统可靠性

通过山洋San Ace、AVC、凯美Jamicon及健策Jentech多品牌风扇组合，健策电子实现了电堆高静压散热的完整解决方案。方案覆盖主冷却、辅助通道及局部热点，兼顾能效、成本与可靠性，为新能源设备提供高效、稳定的散热保障。
