AVC8038散热风扇PWM调速异常原因分析

来源:      2021/6/17 11:20:07      点击:

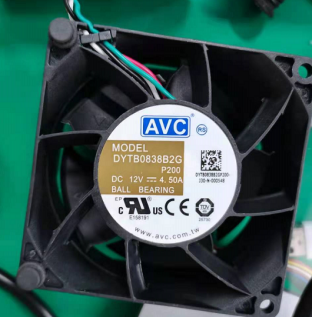

情景回顾:使用AVC风扇型号DYTB0838B2GP200直流8038风扇100%占空比时风扇的转速正常(14000RPM),风扇调速占空比在100%以下时,调速控制异常,当调速占空比为50%时,标准无异常的转速应该为8000RPM,但实测50%占空比下只有1450RPM,转速比标准的偏低很多。


 健策技术分析:

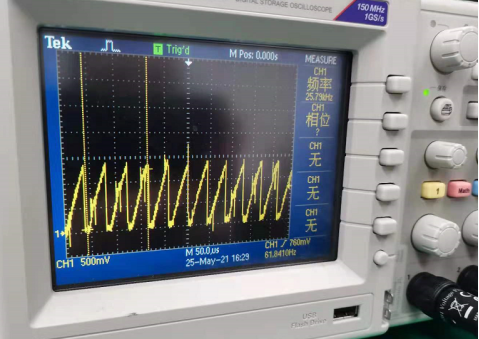

1、检测PWM调速时PWM波形,检测结果为正常的方波变成锯齿波。


2、PWM控制信号不变,风扇替代验证,测试其他风扇,检测PWM控制信号正常。

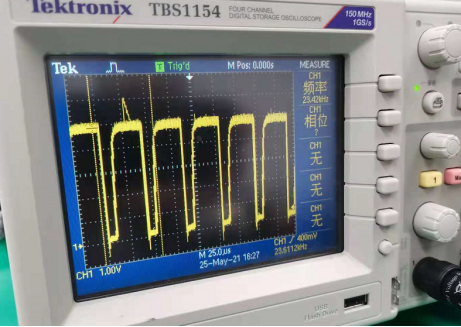

     3、用无扇风扇专用测试仪,单独检测风扇,方波正常




    小结:通过以上3步测试判定风扇PWM调速不兼容

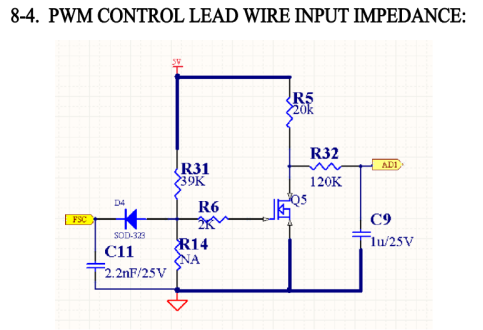

    分析:风扇内部控制电路,疑因驱动不足受输入电容C11影响。

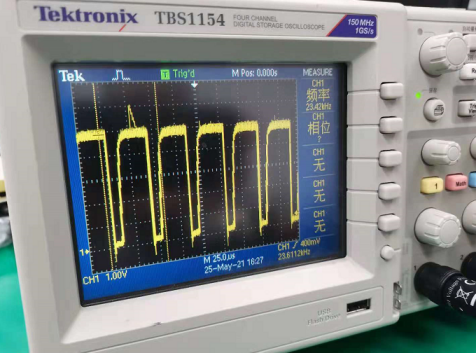

验证:去掉C11电容,测试PWM波形正常


总结:计算机主板PWM驱动不足,PWM输入有电容时,PWM信号驱动不足,导致驱动控制异常。

对策:更换风扇PWM控制无输入电容的风扇。
