摄影器材专用低噪音9225散热风扇的应用案例(Jamicon9225散热风扇DF0925H1LABA)

2019-8-1 18:26:59

暂无图片。

详细介绍

       客户是一家走在摄影器材前沿的一家公司,之前公司60W摄像机中散热风扇采用YY9225M12B对其发热源LED光源进行散热,每个摄影机用1pcs9225散热风扇,现反馈出现噪音太大的现象,需要在满足散热的情况下做降噪方案,所以请我司研发总监黄工到现场测试并给出散热解决方案,如以下:

      散热风扇的噪音大的因素通常有以下几种,排除以下几种散热风扇噪音因素那就与散热风扇选型息息相关;

1、散热风扇的自身噪音

2、系统风阻较大

3、安装结构的乱流噪音

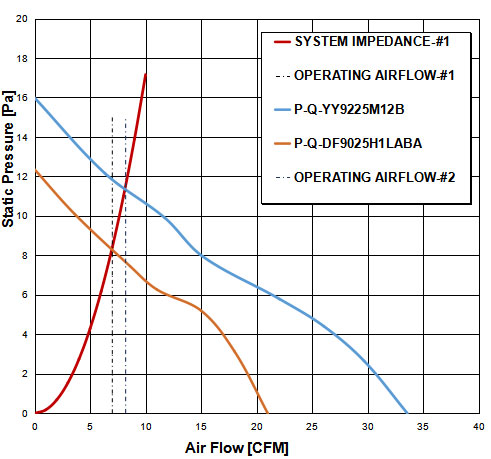

      黄工通过去到客户公司用风洞仪测试系统风阻与散热风扇P-Q风量、风压曲线图比较参数,参考选型替代型号推荐台湾Jamicon凯美散热风扇DF0925H1LABA,直流风机12V,9225风扇,如下图所示,设备系统风阻较大,与之前使用型号YY9225M12B动作点分别是7CFM和8CFM相差较小,可以考虑替代;

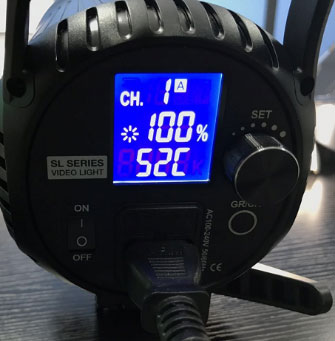

27℃环境温度下散热风扇YY9225M12B与替代散热风扇DF0925H1LABA的1H热态温升都是52度;



黄工根据散热风扇的安装情况,环境以及实测数据给出以下噪音优化的建议:

一:散热风扇的入风口远离障碍物

1、电源尽可能往末端移

2、散热风扇的入风口尽可能避开障碍物,理想距离4CM,PCB板建议做U形缺口避开;

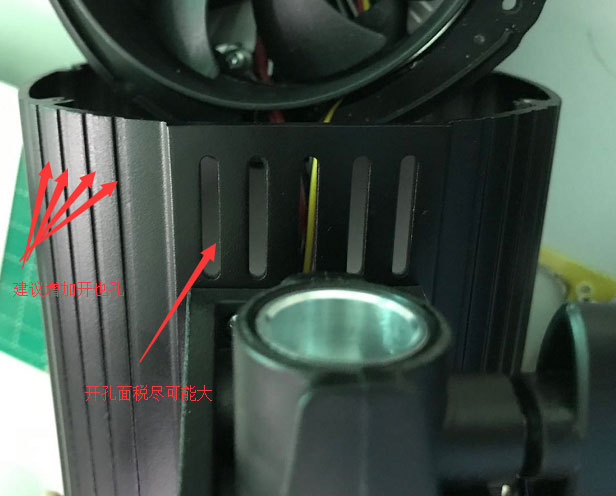

二、降低系统阻抗

1、建议外壳入风口尽可能开大一些

2、建议增加入风口

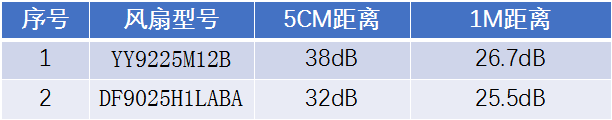

三、9225散热风扇的噪音测试结果

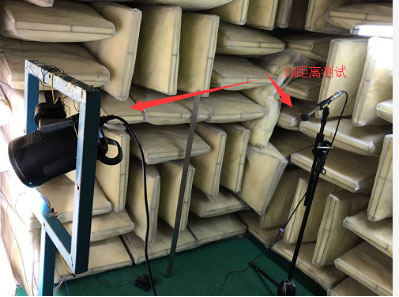

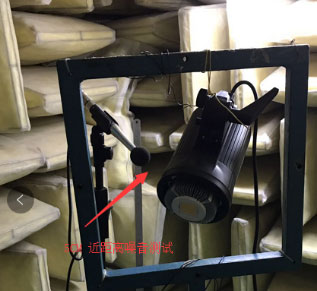

在背景噪音为22.5dB的环境下测试,因整灯噪音较低,测试5cm与1M距离噪音参考:

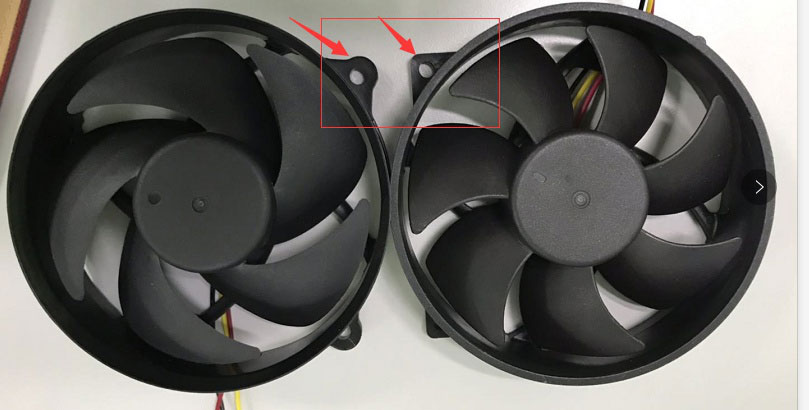

两款散热风扇DF0925H1LABA与YY9225M12B比较,风扇噪音降低明显,但两款扇框有差别,目前结构件装不下,需做二次加工。

该产品主要从实测数据优化选型、风道风阻优化、结构安装几方面优化,在散热效果相近的前提下,实测产品0.5M距离时,人耳几乎听不到因风扇转运引发的响声。

 感谢您的阅读,健策电子专业做散热风扇十年,有自己的研发团队,以散热提案赢得客户信赖与支持,代理日本SanAce山洋散热风扇,Jamicon凯美散热风扇,AVC风扇,欢迎前来咨询,谢谢!
