电子电力SVG有源滤波专用高风量8025散热风扇

2019-8-6 18:29:00

暂无图片。

详细介绍

       在电子电力行业中散热风扇的应用非常广泛,如SVG有源滤波设备,在常用的有源滤波中大多使用12038散热风扇、8025散热风扇与8038风扇这三款机型更受之青睐,根据我们客户反馈他们50Kavr有源滤波设备之前使用的8038散热风扇型号是:AS0824DB389100,风机风量达76.77CFM,风压:206.92Pa,设备内8038散热风扇的构成是并联4PCS,风扇整体噪音太大,需要降低整机噪音,请我们研发部总监黄工去现场测试并提供降噪方案,我司黄工测试数据及散热风扇降噪方案如下:

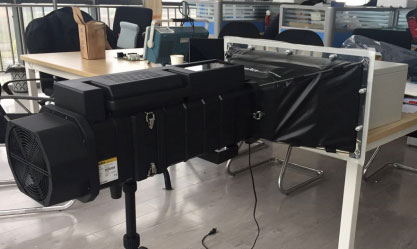

      在客户公司50Kavr有源滤波设备散热风扇降噪测试场景中,首先用风洞仪测出散热风扇的动作风量与系统风阻。

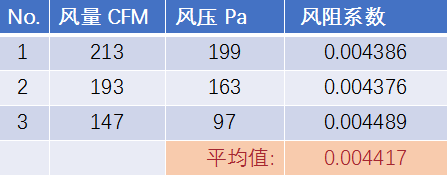

测出其动作风量为128CFM,系统风阻K=0.004417

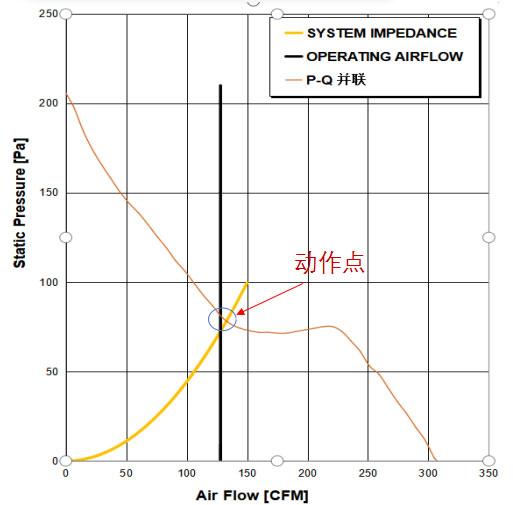

散热风扇的实测数据绘制图如下:



根据测试数据我司研发总监黄工分析出:

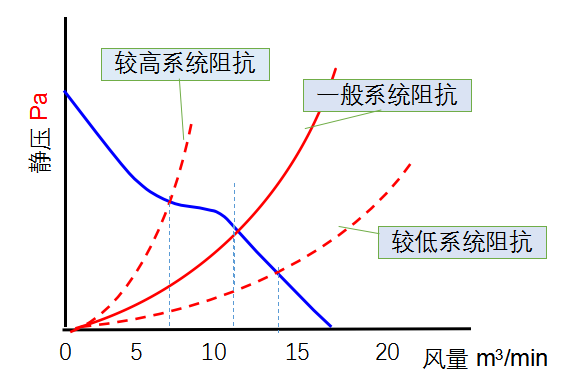

1、设备的系统阻抗较高,之前采购之风扇动作点风量利用较小,4个散热风扇并联理论值307CFM,实际利用128CFM,低于常规最小0.5CFM

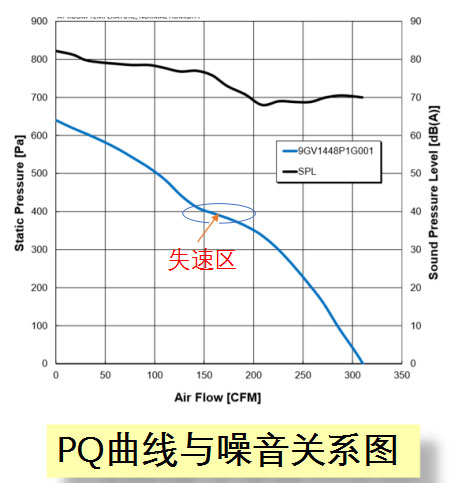

2、之前采购之散热风扇工作点在失速区后,会造成散热风扇噪音大,如下乳:轴流风机特性,PQ曲线与噪音对应图,噪音从失速区开始增大,应用时,动作点在失速区之前为宜。


SVG有源滤波专用8025高风量散热风扇降噪优化建议:

1、修改入风口与出风口档板开孔方式,目的:开面积尽可能大。

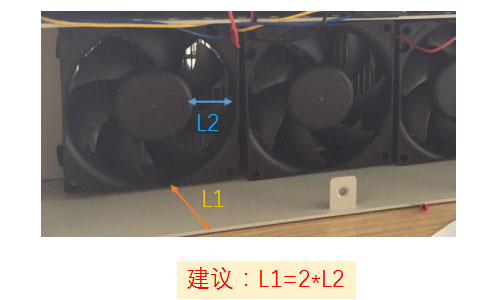

2、风扇入风口与档板尽量保持2倍扇叶长度

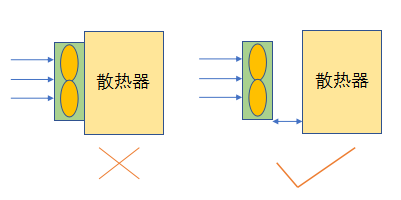

3、风扇与出风口与散热器之前留有一定距离不要贴装,处理旋涡现象提高风量有效利用。


4、选用可调速散热风扇,通过时实温度检测与MCU智能控制风扇转速,实现低温低速低噪音,且能延长风扇寿命

黄工推荐散热风扇替代方案及实测数据:

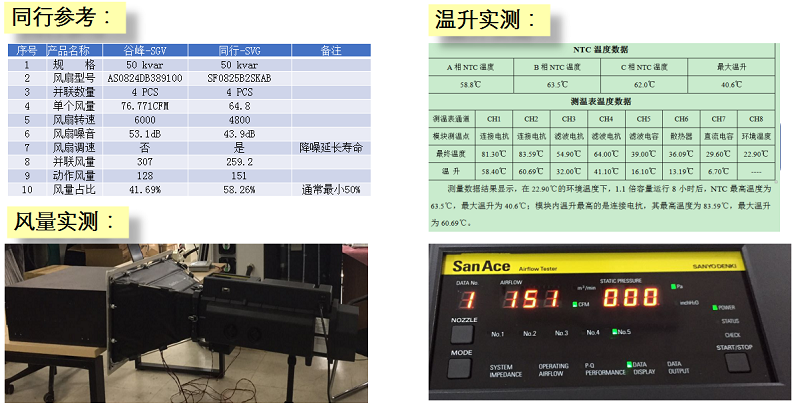

经过现场装机实测数据推荐使用凯美Jamicon8025 SF0825B2SKAB次款风机替代AS0824DB389100,Jamicon8025  SF0825B2SKAB单个风扇的风量为64.8CFM,动作风量为151CFM,具体对比如下:


感谢您的阅读,健策电子专业做散热风扇十年,有自己的研发团队,以散热提案赢得客户信任,代理日本SanAce山洋散热风扇,Jamicon凯美散热风扇,AVC风扇,欢迎前来咨询,谢谢!
