新能源逆变器长寿命散热风扇优化方案(三洋SanAce风扇9LG1448P5G001)

2019-7-29 18:17:40

暂无图片。

详细介绍

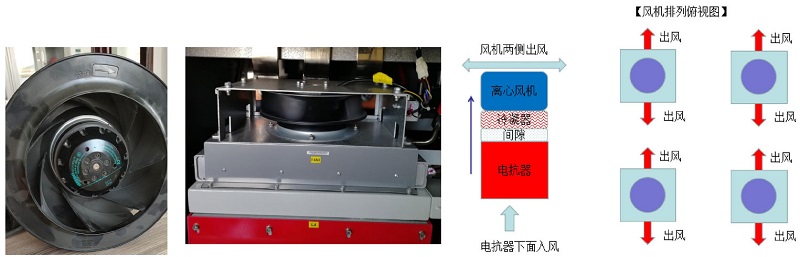

客户是一家高科技大型新能源企业,处在行业内的领先位置,其公司产品新能源逆变器是主打产品,逆变器都需要散热风扇进行散热使用,之前客户使用的风扇品牌是EBM/依必安派特离心风机型号为R2E225-BD92-09,逆变器设备内的每个电抗器各用1pcs,但安装之后情况会出现一个风扇损坏无法运转之后,设备也将停止运转,风机寿命要达到逆变器质保寿命,希望散热风扇长寿命,因此基于这两点要求我司研发总监黄工推荐散热方案;


基于这两点黄工推荐使用山洋长寿命散热风扇SanAce9LG1448P5G001/2pcs,并准备了一个备用散热方案,其推荐理由、测试数据如下:

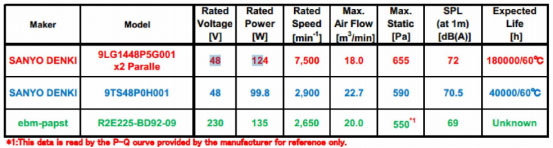

三洋长寿命散热风扇SanAce9LG1448P5G001,,三洋离心风机SanAce9TS48P0H001EBM依必安派特R2E225-BD92-09的性能参数对比:

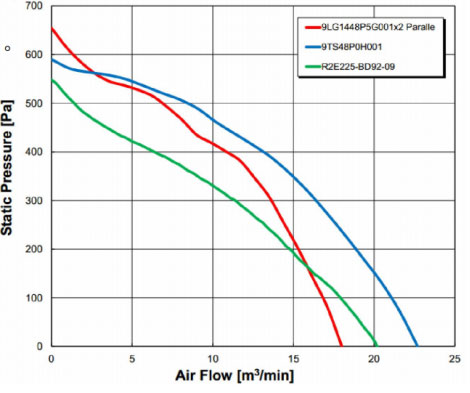

此三款风扇的风量、风压PQ特性曲线参考图如下所示:


根据如上所示的散热风扇参数对比表与风量、风压特性曲线参考图数据黄工推荐的散热方案一:使用山洋长寿命散热风扇SanAce9LG1448P5G001 尺寸:140*140*51

9LG1448P5G001散热风扇动作点:如上图,绿色和红色风压、风量PQ特性曲线相近,如风阻越大红色线9LG1448P5G001/2pcs并联使用;

此款散热风扇寿命长达180000H/60

散热方案二: 使用山洋离心风机SanAce9TS48P0H001   尺寸:255*99

此款散热风扇动作点:绿色EBM依必安派特风扇R2E225-BD92-09和蓝色山洋离心风机9TS48P0H001的风量、风压PQ特性曲线图几乎平行,此款离心风机完全可以替代,风扇寿命40000H/60℃,相对不够长。

建议散热风扇增加温控器能检测转速与调速,低温时低速运行,可以节能延长寿命。

新能源逆变器对散热风扇的要求稳定可靠性高,要长寿命散热风扇,加上工作环境温度较高,故推荐方案一,此山洋长寿命轴流风机在60℃的使用环境下,其寿命达到18万小时,两个风扇并联使用,可降低损坏几率。

如需考虑安装,可选用方案二的离心风机,但强烈建议配温控器使用,通过智能调速,降额使用而延长寿命。

感谢您的阅读,健策电子专业做散热风扇十年,有自己的研发团队,以散热提案赢得客户信赖与支持,代理日本SanAce山洋散热风扇,Jamicon凯美散热风扇,AVC风扇,欢迎前来咨询,谢谢!
