电子电力APF散热模块风扇的测试与应用建议
风扇百科

电子电力APF散热模块风扇的测试与应用建议

来源: 2021/1/8 17:26:15      点击:

现有案例产品为:50A电子电力APF,散热模块是用台达风扇AFB0824GHE,每台设备4pcs风扇并联使用,风扇参数如下:

品牌

型号

电压

功率

转速

风量

风压

噪音

备注

台达

DA12038B12UP

24V

15.6W

6800

99.01CFM

249Pa

54dB

4pcs

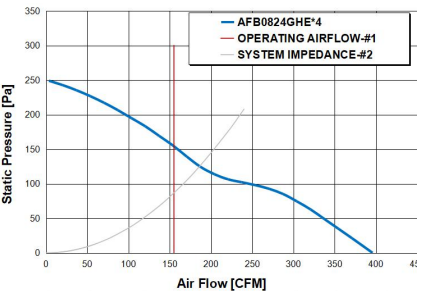

下图是我们技术总监黄工用风洞仪测试出来的风扇动作点:



系统阻抗:

序号

风量(CFM)

风压

备注

1

214CFM

155Pa

未拆风扇测风阻,真实值会再低

2

192CFM

133Pa

3

146CFM

79Pa

结合设备实际应用需求技术经过测试动作点及系统阻抗得出以下分析:

1、该模块满足散热所需动作风量155CFM

2、所测系统风阻未拆风道上的风扇,会比真实值高。

3、实测动作风量与系统风阻交差点有差距,风扇进出风口有内循环现象

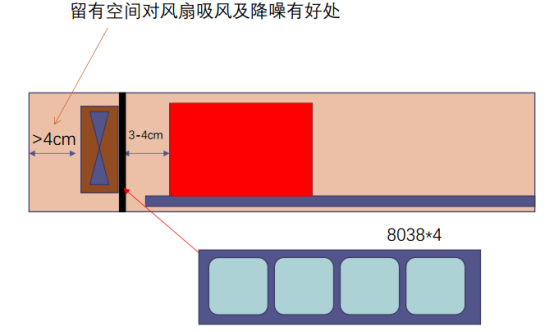

改善建议:

1、安装时建议风扇支架板往散热器移3-4cm

2、散热风扇上部与散热器槽对齐。

3、黑色为安装板,除风扇开孔,不要有其他口漏风开孔,尽可能将风扇的出风与进风隔断,避免高风压倒回入风口,而内循环。

4、留有空间对散热风扇吸风及降噪有好处。
